Spannhülsen mit schraubbaren Terminals

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Die eine Seite der Spannhülse wurde mit einem schraubbarem Terminal montiert. Die offene Seite hat ein Linksgewinde und wurde Ihnen zur Wahl freigestellt. Sichere und einfache Montage ohne Verwendung schwerer Maschinen in Verbindung mit der schnellstmöglichen Befestigung am Markt. Schraubbare Gewindeterminals kommen überall dort zum Einsatz, wo professionelle Maschinen nicht zugänglich oder vorhanden sind. Alle Spannschlösser sind auf der Seite des Linksgewindes mit einer umrandeten Einkerbung markiert. Die meisten Spanner wurden mit der vorbestimmten Gewindegröße graviert. Eine spezielle Teflon-Schmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir grundsätzlich die Teile vor dem zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen". Die größeren Ausführungen unserer Spannschlösser (ab Gewindegröße M22) werden mit Chrombronze-Einsätzen geliefert. Die glatte Oberfläche der Einsätze ermöglicht eine leichtere Drehbarkeit der Spannhülse. Viele unserer Spannschlösser sind auch mit offener Hülse lieferbar. Auf Anfrage mit UNF-Gewinde.

Datenblatt: Spannschlösser

Alle Bruchlasten wurden mit verkeilten Drahtseilen bei Aufhängung im Gewinde der Spannhülse geprüft.

Nähere Angaben zu den Bruchlasten in Verbindung mit dem Drahtseil
erhalten Sie unter den Informationen.

Montageanleitung



Ergebnisse 1 - 16 von 16

Spannhülse mit schraubbarem Terminal 3mm M6

Drahtseil: 3mm
Gewinde: M6
Bruchlast: 750Kg

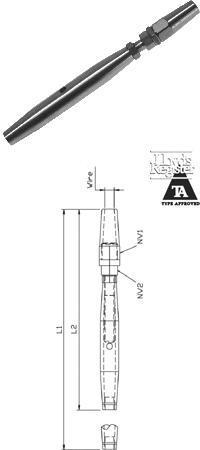

L1: 168mm, L2: 134mm

Brutto: 36,38 €
Netto: 30,57 €
MwSt.: 5,81 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8703060 | Gewicht: 0.0600 Kg

Spannhülse mit schraubbarem Terminal 4mm M6

Drahtseil: 4mm
Gewinde: M6
Bruchlast: 1300Kg
L1: 175mm, L2: 141mm

Brutto: 40,46 €
Netto: 34,00 €
MwSt.: 6,46 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8704060 | Gewicht: 0.0670 Kg

Spannhülse mit schraubbarem Terminal 4mm M8

Drahtseil: 4mm
Gewinde: M8
Bruchlast: 1500Kg
L1: 202mm, L2: 162mm

Brutto: 44,78 €
Netto: 37,63 €
MwSt.: 7,15 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8704080 | Gewicht: 0.1160 Kg

Spannhülse mit schraubbarem Terminal 5mm M8

Drahtseil: 5mm
Gewinde: M8
Bruchlast: 2180Kg
L1: 211mm, L2: 171mm

Brutto: 48,29 €
Netto: 40,58 €
MwSt.: 7,71 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8705080 | Gewicht: 0.1380 Kg

Spannhülse mit schraubbarem Terminal 5mm M10

Drahtseil: 5mm
Gewinde: M10
Bruchlast: 2180Kg
L1: 222mm, L2: 181mm

Brutto: 51,71 €
Netto: 43,45 €
MwSt.: 8,26 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8705100 | Gewicht: 0.1850 Kg

Spannhülse mit schraubbarem Terminal 6mm M10

Drahtseil: 6mm
Gewinde: M10
Bruchlast: 3500Kg
L1: 233mm, L2: 192mm

Brutto: 63,21 €
Netto: 53,12 €
MwSt.: 10,09 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8706100 | Gewicht: 0.2270 Kg

Spannhülse mit schraubbarem Terminal 6mm M12

Drahtseil: 6mm
Gewinde: M12
Bruchlast: 3700Kg
L1: 277mm, L2: 223mm

Brutto: 73,74 €
Netto: 61,97 €
MwSt.: 11,77 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8706120 | Gewicht: 0.3350 Kg

Spannhülse mit schraubbarem Terminal 7mm M12

Drahtseil: 7mm
Gewinde: M12
Bruchlast: 4700Kg
L1: 277mm, L2: 223mm

Brutto: 92,03 €
Netto: 77,34 €
MwSt.: 14,69 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8707120 | Gewicht: 0.3350 Kg

Spannhülse mit schraubbarem Terminal 7mm M14

Drahtseil: 7mm
Gewinde: M14
Bruchlast: 4700Kg
L1: 311mm, L2: 253mm

Brutto: 97,53 €
Netto: 81,96 €
MwSt.: 15,57 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8707140 | Gewicht: 0.4410 Kg

Spannhülse mit schraubbarem Terminal 8mm M12

Drahtseil: 8mm
Gewinde: M12
Bruchlast: 5400Kg
L1: 294mm, L2: 240mm

Brutto: 102,08 €
Netto: 85,78 €
MwSt.: 16,30 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8708120 | Gewicht: 0.4350 Kg

Spannhülse mit schraubbarem Terminal 8mm M14

Drahtseil: 8mm
Gewinde: M14
Bruchlast: 5600Kg
L1: 320mm, L2: 262mm

Brutto: 109,60 €
Netto: 92,10 €
MwSt.: 17,50 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8708140 | Gewicht: 0.4950 Kg

Spannhülse mit schraubbarem Terminal 8mm M16

Drahtseil: 8mm
Gewinde: M16
Bruchlast: 5600Kg
L1: 348mm, L2: 283mm

Brutto: 113,86 €
Netto: 95,68 €
MwSt.: 18,18 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8708160 | Gewicht: 0.6310 Kg

Spannhülse mit schraubbarem Terminal 10mm M16

Drahtseil: 10mm
Gewinde: M16
Bruchlast: 8000Kg
L1: 356mm, L2: 291mm

Brutto: 132,63 €
Netto: 111,45 €
MwSt.: 21,18 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8710160 | Gewicht: 0.7570 Kg

Spannhülse mit schraubbarem Terminal 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 20000Kg
L1: 417mm, L2: 340mm

Brutto: 220,72 €
Netto: 185,48 €
MwSt.: 35,24 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8712200 | Gewicht: 1.3170 Kg

Spannhülse mit schraubbarem Terminal 16mm M24

Drahtseil: 16mm
Gewinde: M24
Bruchlast: 23000Kg
L1: 598mm, L2: 463mm

Brutto: 519,63 €
Netto: 436,66 €
MwSt.: 82,97 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8716240 | Gewicht: 4.9710 Kg

Spannhülse mit schraubbarem Terminal 14mm M22

Drahtseil: 14mm
Gewinde: M22
Bruchlast: 14000Kg
L1: 501mm, L2: 410mm

Brutto: 535,73 €
Netto: 450,19 €
MwSt.: 85,54 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH8714220 | Gewicht: 3.3460 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage
