Spannschloss, Terminal/Gelenk
Spannschloss, Terminal/Gelenk

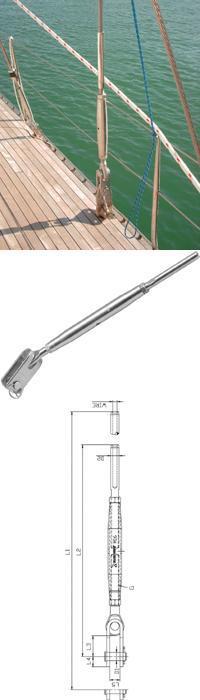

Spannschloss, Terminal/Gelenk, Zeichnung
Spannschloss, Toggle, Wanten
Blue Wave

Spannschlösser Terminal/Gelenk

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Das Spannschloss mit Terminal und Gelenk (Toggle) ermöglicht die Abwinklung eines abgespannten Drahtseils. Bedingt durch das Gelenk erlaubt es Bewegung im Drahtseil und beugt der Materialermüdung in diesem Bereich vor.

Spannschlösser von Blue Wave sind auf der Seite des Linksgewindes mit einer umrandeten Einkerbung markiert.

Eine spezielle Teflonschmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir die Teile vor dem Zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen".


Datenblatt: Spannschlösser

Bruchlasten in Verbindung mit dem Drahtseil


Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.


Ergebnisse 1 - 15 von 15

Spannschloss Terminal-Toggle 3mm M6

Drahtseil: 3mm
Gewinde: M6
Bruchlast: 1200 kg
Bolzen: 6,4mm
A: 8mm; B: 17mm; D: 6,35mm; L1: 271mm; L2: 201mm

*
Brutto25,87 €
Netto21,74 €
MwSt.4,13 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320306 | Gewicht: 0.0630 Kg

Spannschloss Terminal-Toggle 4mm M8

Drahtseil: 4mm
Gewinde: M8
Bruchlast: 1700 kg
Bolzen: 8,0mm
A: 10mm; B: 20mm; D: 7,5mm; L1: 310mm; L2: 240mm

*
Brutto32,34 €
Netto27,18 €
MwSt.5,16 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320408 | Gewicht: 0.1300 Kg

Spannschloss Terminal-Toggle 5mm M10

Drahtseil: 5mm
Gewinde: M10
Bruchlast: 2500 kg
Bolzen: 9,5mm
A: 12mm; B: 26mm; D: 9,0mm; L1: 361mm; L2: 278mm

*
Brutto38,82 €
Netto32,62 €
MwSt.6,20 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320510 | Gewicht: 0.2190 Kg

Spannschloss Terminal-Toggle 6mm M12

Drahtseil: 6mm
Gewinde: M12
Bruchlast: 5100 kg
Bolzen: 12,7mm
A: 18mm; B: 35mm; D: 12,6mm; L1: 448mm; L2: 340mm

*
Brutto60,84 €
Netto51,13 €
MwSt.9,71 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320612X | Gewicht: 0.4400 Kg

Spannschloss Terminal-Toggle 7mm M12

Drahtseil: 7mm
Gewinde: M12
Bruchlast: 5100 kg
Bolzen: 12,7mm
A: 18mm; B: 35mm; D: 14,2mm; L1: 456mm; L2: 348mm

*
Brutto65,88 €
Netto55,36 €
MwSt.10,52 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320712X | Gewicht: 0.4400 Kg

Spannschloss Terminal-Toggle 8mm M12

Drahtseil: 8mm
Gewinde: M12
Bruchlast: 5100 kg
Bolzen: 12,7mm
A: 18mm; B: 35mm; D: 16,0mm; L1: 471mm; L2: 363mm

*
Brutto72,34 €
Netto60,79 €
MwSt.11,55 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320812X | Gewicht: 0.4400 Kg

Spannschloss Terminal-Toggle 8mm M16

Drahtseil: 8mm
Gewinde: M16
Bruchlast: 8000 kg
Bolzen: 16,0mm
A: 20mm; B: 41mm; D: 16,0mm; L1: 566mm; L2: 436mm

*
Brutto108,86 €
Netto91,48 €
MwSt.17,38 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH320816X | Gewicht: 0.8560 Kg

Spannschloss Terminal-Toggle 10mm M20

Drahtseil: 10mm
Gewinde: M20
Bruchlast: 9700 kg
Bolzen: 19,0mm
A: 24mm; B: 45mm; D: 17,8mm; L1: 642mm; L2: 488mm

*
Brutto192,74 €
Netto161,97 €
MwSt.30,77 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321020X | Gewicht: 1.6930 Kg

Spannschloss Terminal-Toggle 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 11400 kg
Bolzen: 19,0mm
A: 24mm; B: 45mm; D: 20,0mm; L1: 661mm; L2: 507mm

*
Brutto179,02 €
Netto150,44 €
MwSt.28,58 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321220X | Gewicht: 1.6930 Kg

Spannschloss Terminal-Toggle 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 14200 kg
Bolzen: 19,0mm
A: 24mm; B: 45mm; D: 21,4mm; L1: 677mm; L2: 523mm

*
Brutto182,43 €
Netto153,30 €
MwSt.29,13 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321220XX | Gewicht: 1.6930 Kg

Spannschloss Terminal-Toggle 14mm M22

Drahtseil: 14mm
Gewinde: M22
Bruchlast: 15900 kg
Bolzen: 22,0mm
A: 26mm; B: 49mm; D: 25,0mm; L1: 808mm; L2: 627mm

*
Brutto368,40 €
Netto309,58 €
MwSt.58,82 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321422X | Gewicht: 3.9850 Kg

Spannschloss Terminal-Toggle 16mm M24

Drahtseil: 16mm
Gewinde: M24
Bruchlast: 19400 kg
Bolzen: 25,4mm
A: 29mm; B: 59mm; D: 28,0mm; L1: 963mm; L2: 730mm

*
Brutto455,48 €
Netto382,76 €
MwSt.72,72 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321624X | Gewicht: 5.8000 Kg

Spannschloss Terminal-Toggle 19mm M27

Drahtseil: 19mm
Gewinde: M27
Bruchlast: 25500 kg
Bolzen: 28,0mm
A: 34mm; B: 60mm; D: 34,5mm; L1: 1071mm; L2: 836mm

*
Brutto894,61 €
Netto751,77 €
MwSt.142,84 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH321927X | Gewicht: 7.9000 Kg

Spannschloss Terminal-Toggle 22mm M30

Drahtseil: 22mm
Gewinde: M30
Bruchlast: 31000 kg
Bolzen: 32,0mm
A: 40mm; B: 69mm; D: 40,5mm; L1: 1193mm; L2: 931mm

*
Brutto937,15 €
Netto787,52 €
MwSt.149,63 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH322230X | Gewicht: 10.0000 Kg

Spannschloss Terminal-Toggle 26mm M36

Drahtseil: 03mm
Gewinde: M36
Bruchlast: 43000 kg
Bolzen: 36,0mm
A: 44mm; B: 77mm; D: 46,0mm; L1: 1319mm; L2: 1045mm

*
Brutto1311,61 €
Netto1102,19 €
MwSt.209,42 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH322636X | Gewicht: 13.5000 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage
