Spannschloss, Terminal/Terminal
Spannschloss, Terminal/Terminal

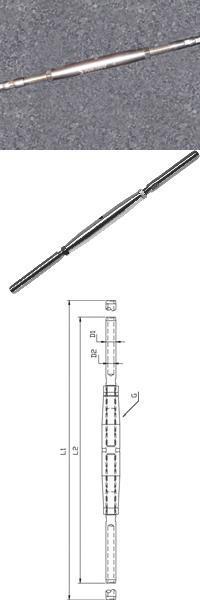

Spannschloss, Terminal/Terminal, Zeichnung
Blue Wave

Spannschlösser Terminal/Terminal

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Spannschlösser mit beidseitig Terminals werden beiderseits auf dem Drahtseil verpresst oder aufgwalzt. Eingesetzt werden diese Spannschlösser auf der freien Seilstrecke um ein zusätzliches Spannelement einzubauen. Sinnvoll bei längeren Seilstrecken, bei denen ein Spannelement am Anfang und Ende des Drahtseils nicht ausreicht oder aus technischen Gründen nicht möglich ist.

Spannschlösser von Blue Wave sind auf der Seite des Linksgewindes mit einer umrandeten Einkerbung markiert.

Eine spezielle Teflonschmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir die Teile vor dem Zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen".


Datenblatt: Spannschlösser

Bruchlasten in Verbindung mit dem Drahtseil


Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.


Ergebnisse 1 - 23 von 23

Spannschloss Terminal-Terminal 2mm M5

Drahtseil: 2mm
Gewinde: M5
Bruchlast: 800 kg
D1: 2,2mm; D2: 5,5mm; L1: 223mm; L2: 162mm

*
Brutto17,68 €
Netto14,86 €
MwSt.2,82 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120205T | Gewicht: 0.0400 Kg

Spannschloss Terminal-Terminal 2,5mm M5

Drahtseil: 2,5mm
Gewinde: M5
Bruchlast: 800 kg
D1: 2,8mm; D2: 5,5mm; L1: 228mm; L2: 165mm

*
Brutto16,73 €
Netto14,06 €
MwSt.2,67 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH122505T | Gewicht: 0.0400 Kg

Spannschloss Terminal-Terminal 3mm M6

Drahtseil: 3mm
Gewinde: M6
Bruchlast: 1200 kg
D1: 3,5mm; D2: 6,4mm; L1: 274mm; L2: 204mm

*
Brutto16,61 €
Netto13,96 €
MwSt.2,65 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120306T | Gewicht: 0.0600 Kg

Spannschloss Terminal-Terminal 4mm M6

Drahtseil: 4mm
Gewinde: M6
Bruchlast: 1200 kg
D1: 4,4mm; D2: 7,5mm; L1: 284mm; L2: 214mm

*
Brutto17,89 €
Netto15,03 €
MwSt.2,86 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120406T | Gewicht: 0.0800 Kg

Spannschloss Terminal-Terminal 4mm M8

Drahtseil: 4mm
Gewinde: M8
Bruchlast: 1700 kg
D1: 4,4mm; D2: 7,5mm; L1: 312mm; L2: 242mm

*
Brutto22,15 €
Netto18,61 €
MwSt.3,54 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120408T | Gewicht: 0.1300 Kg

Spannschloss Terminal-Terminal 5mm M8

Drahtseil: 5mm
Gewinde: M8
Bruchlast: 2200 kg
D1: 5,3mm; D2: 9,0mm; L1: 328mm; L2: 258mm

*
Brutto23,38 €
Netto19,65 €
MwSt.3,73 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120508T | Gewicht: 0.1500 Kg

Spannschloss Terminal-Terminal 5mm M10

Drahtseil: 5mm
Gewinde: M10
Bruchlast: 2500 kg
D1: 5,3mm; D2: 9,0mm; L1: 350mm; L2: 267mm

*
Brutto25,94 €
Netto21,80 €
MwSt.4,14 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120510T | Gewicht: 0.2100 Kg

Spannschloss Terminal-Terminal 6mm M10

Drahtseil: 6mm
Gewinde: M10
Bruchlast: 3500 kg
D1: 6,5mm; D2: 12,6mm; L1: 380mm; L2: 297mm

*
Brutto34,74 €
Netto29,19 €
MwSt.5,55 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120610T | Gewicht: 0.2100 Kg

Spannschloss Terminal-Terminal 6mm M12

Drahtseil: 6mm
Gewinde: M12
Bruchlast: 5100 kg
D1: 6,5mm; D2: 12,6mm; L1: 410mm; L2: 327mm

*
Brutto46,81 €
Netto39,34 €
MwSt.7,47 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120612T | Gewicht: 0.4200 Kg

Spannschloss Terminal-Terminal 7mm M12

Drahtseil: 7mm
Gewinde: M12
Bruchlast: 5100 kg
D1: 7,5mm; D2: 14,2mm; L1: 454mm; L2: 346mm

*
Brutto55,60 €
Netto46,72 €
MwSt.8,88 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120712T | Gewicht: 0.4700 Kg

Spannschloss Terminal-Terminal 7mm M14

Drahtseil: 7mm
Gewinde: M14
Bruchlast: 6800 kg
D1: 7,5mm; D2: 14,2mm; L1: 488mm; L2: 369mm

*
Brutto60,02 €
Netto50,44 €
MwSt.9,58 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120714T | Gewicht: 0.5700 Kg

Spannschloss Terminal-Terminal 8mm M14

Drahtseil: 8mm
Gewinde: M14
Bruchlast: 6900 kg
D1: 8,4mm; D2: 16,0mm; L1: 521mm; L2: 402mm

*
Brutto67,84 €
Netto57,01 €
MwSt.10,83 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120814T | Gewicht: 0.6500 Kg

Spannschloss Terminal-Terminal 8mm M16

Drahtseil: 8mm
Gewinde: M16
Bruchlast: 8700 kg
D1: 8,4mm; D2: 16,0mm; L1: 548mm; L2: 418mm

*
Brutto72,02 €
Netto60,52 €
MwSt.11,50 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH120816T | Gewicht: 0.8300 Kg

Spannschloss Terminal-Terminal 10mm M16

Drahtseil: 10mm
Gewinde: M16
Bruchlast: 9400 kg
D1: 10,5mm; D2: 17,8mm; L1: 566mm; L2: 436mm

*
Brutto90,20 €
Netto75,80 €
MwSt.14,40 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121016T | Gewicht: 0.8700 Kg

Spannschloss Terminal-Terminal 10mm M20

Drahtseil: 10mm
Gewinde: M20
Bruchlast: 9700 kg
D1: 10,5mm; D2: 17,8mm; L1: 620mm; L2: 466mm

*
Brutto120,62 €
Netto101,36 €
MwSt.19,26 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121020T | Gewicht: 1.3500 Kg

Spannschloss Terminal-Terminal 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 11400 kg
D1: 12,5mm; D2: 20,0mm; L1: 658mm; L2: 504mm

*
Brutto120,62 €
Netto101,36 €
MwSt.19,26 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121220T | Gewicht: 1.4900 Kg

Spannschloss Terminal-Terminal 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 14200 kg
D1: 12,5mm; D2: 21,4mm; L1: 658mm; L2: 504mm

*
Brutto204,03 €
Netto171,45 €
MwSt.32,58 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121220XT | Gewicht: 1.4900 Kg

Spannschloss Terminal-Terminal 14mm M22

Drahtseil: 14mm
Gewinde: M22
Bruchlast: 15900 kg
D1: 14,8mm; D2: 25,0mm; L1: 820mm; L2: 639mm

*
Brutto213,80 €
Netto179,66 €
MwSt.34,14 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121422T | Gewicht: 3.7800 Kg

Spannschloss Terminal-Terminal 16mm M22

Drahtseil:16mm
Gewinde: M22
Bruchlast: 18000 kg
D1: 17,0mm; D2: 28,0mm; L1: 870mm; L2: 689mm

*
Brutto307,47 €
Netto258,38 €
MwSt.49,09 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121622T | Gewicht: 4.1600 Kg

Spannschloss Terminal-Terminal 16mm M24

Drahtseil: 16mm
Gewinde: M24
Bruchlast: 19400 kg
D1: 17,0mm; D2: 28,0mm; L1: 979mm; L2: 746mm

*
Brutto256,03 €
Netto215,15 €
MwSt.40,88 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121624T | Gewicht: 5.5300 Kg

Spannschloss Terminal-Terminal 19mm M27

Drahtseil: 19mm
Gewinde: M27
Bruchlast: 23000 kg
D1: 20,0mm; D2: 34,8mm; L1: 1114mm; L2: 879mm

*
Brutto400,30 €
Netto336,39 €
MwSt.63,91 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH121927T | Gewicht: 8.0100 Kg

Spannschloss Terminal-Terminal 22mm M30

Drahtseil: 22mm
Gewinde: M30
Bruchlast: 28000 kg
D1: 23,5mm; D2: 40,5mm; L1: 1245mm; L2: 983mm

*
Brutto523,61 €
Netto440,01 €
MwSt.83,60 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH122230T | Gewicht: 11.7900 Kg

Spannschloss Terminal-Terminal 26mm M36

Drahtseil: 26mm
Gewinde: M36
Bruchlast: 41000 kg
D1: 27,5mm; D2: 46,0mm; L1: 1402mm; L2: 1128mm

*
Brutto696,85 €
Netto585,59 €
MwSt.111,26 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH122636T | Gewicht: 15.8900 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage



Spannschlösser in unterschiedlichen Ausführungen

Da Spannschlösser in diversen Bereichen zum Einsatz kommen, finden Sie bei uns auch ganz unterschiedliche Ausführungen. So bieten wir zum Beispiel Spannschlösser mit zwei Gabel-Enden an. Diese werden eingesetzt, um Drahtseile zu spannen oder eine Justagemöglichkeit zu erreichen. Die Spannschlösser lassen sich unter anderem mit Schäkel, Auge oder Kausche mit dem Drahtseil verbinden. Auch Spannschlösser, die auf einer Seite eine Gabel und auf der anderen ein Terminal besitzen, haben wir vorrätig. Das Terminal wird dabei am Drahtseil aufgewalzt oder verpresst. Weiterhin gibt es Spannschlösser mit einem beweglichen Gelenk, mit Haken bzw. Ösen und mit Augen, um das Drahtseil an einem Punkt zu fixieren. Neben den Spannschlössern, die auch als Wantenspanner dienen können, finden Sie auch Spannhülsen bei uns. Mit einem Klick auf das jeweilige Spannschloss können Sie zudem den dazu passenden Drahtseildurchmesser und die Gewindegröße, mit der entsprechenden Bruchlast, selbst bestimmen.



Spannschlösser und ihre Einsatzbereiche

Im Grunde werden Spannschlösser dazu verwendet, um Drähte oder Seile zu spannen oder an einem Punkt zu fixieren. Auch Verankerungen sind so möglich, wie etwa bei Deckenkonstruktionen. Die Einsatzmöglichkeiten von Spannschlössern sind daher besonders vielseitig. So kann mit Spannschlössern Ladungssicherung betrieben werden, es können an Maschinen Spiel, Federkraft oder der Arbeitshub eingestellt oder Bauelemente exakt in Position justiert werden. Mit Hilfe von Wantenspannern lassen sich auf Yachten Wanten und Stage in Spannung bringen und diese entsprechend einstellen.



Spannschlösser für Ihre Drahtseile

Sie haben bereits Drahtseile und benötigen dafür nur noch die passenden Spannschlösser oder Wantenspanner? Dann finden Sie diese bei uns im Onlineshop. Sollen es zu den Spannschlössern aber auch noch die Drahtseile sein, bieten wir 13 Grundseile in drei Kategorien an. Sollten Sie zudem konfektionierte Drahtseile benötigen, können Sie mit Hilfe unseres Drahtseilkonfigurators die entsprechenden Seile selbst zusammenstellen. Zu jedem Seil finden Sie dann als Abschluss oder Mittelteil entsprechende Spannschlösser in den jeweiligen Stärken und den passenden Größen. Bei Fragen wenden Sie sich gerne an uns, wir helfen Ihnen jederzeit weiter.



Konfektionierte Edelstahlseile

Wählen Sie aus über 27.000 Variationsmöglichkeiten:
Mit unserem Drahtseilkonfigurator können Sie sich Ihr Edelstahlseil ganz nach Ihren Anforderungen zusammenstellen und bekommen von uns vorkonfektionierte Edelstahlseile geliefert. Zur Auswahl stehen all unsere Drahtseilterminals, sowie eine Vielzahl an Drahtseilkonstruktionen und Drahtseildurchmessern. Konfektionierte Edelstahlseile
