Spannschloss, Terminal/Auge
Spannschloss, Terminal/Auge

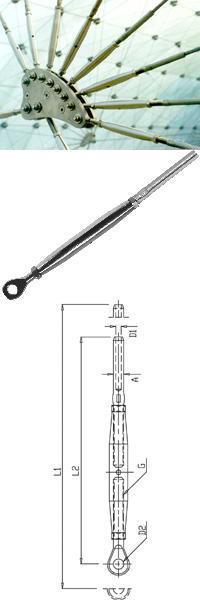

Spannschloss, Terminal/Auge, Zeichnung
Blue Wave

Spannschlösser Terminal/Auge

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Spannschlösser mit Terminal und Auge werden auf der Seite des Terminals auf das Drahtseil dauerhaft aufgewalzt oder gepresst. Das Auge kann an Gabeln, Bolzen, Schäkeln oder anderen beliebigen Anschlagpunkten angeschlagen werden. Über die Spannhülse, welche über ein Rechts-/Linksgewinde verfügt, wird das Drahtseil gespannt oder in der Länge justiert, je nach Anwendungszweck.

Spannschlösser von Blue Wave sind auf der Seite des Linksgewindes mit einer umrandeten Einkerbung markiert.

Eine spezielle Teflonschmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir die Teile vor dem Zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen".


Datenblatt: Spannschlösser

Bruchlasten in Verbindung mit dem Drahtseil


Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.


Ergebnisse 1 - 23 von 23

Spannschloss Terminal-Auge 2mm M5

Drahtseil: 2mm
Gewinde: M5
Bruchlast: 800 kg
A: 3mm; D1: 2,2mm; D2: 5,5mm; D3: 5,5mm
L1: 205mm; L2: 143mm

*
Brutto14,52 €
Netto12,52 €
MwSt.2,00 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190205 | Gewicht: 0.0370 Kg

Spannschloss Terminal-Auge 2,5mm M5

Drahtseil: 2,5mm
Gewinde: M5
Bruchlast: 800 kg
A: 3mm; D1: 2,8mm; D2: 5,5mm; D3: 5,5mm
L1: 208mm; L2: 146mm

*
Brutto14,33 €
Netto12,35 €
MwSt.1,98 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH192505 | Gewicht: 0.0340 Kg

Spannschloss Terminal-Auge 3mm M6

Drahtseil: 3mm
Gewinde: M6
Bruchlast: 1200 kg
A: 4mm; D1: 3,5mm; D2: 6,4mm; D3: 6,5mm
L1: 234mm; L2: 166mm

*
Brutto14,99 €
Netto12,92 €
MwSt.2,07 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190306 | Gewicht: 0.0630 Kg

Spannschloss Terminal-Auge 4mm M6

Drahtseil: 4mm
Gewinde: M6
Bruchlast: 1200 kg
A: 4mm; D1: 4,4mm; D2: 7,5mm; D3: 6,5mm
L1: 244mm; L2: 176mm

*
Brutto15,60 €
Netto13,45 €
MwSt.2,15 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190406 | Gewicht: 0.0670 Kg

Spannschloss Terminal-Auge 4mm M8

Drahtseil: 4mm
Gewinde: M8
Bruchlast: 1700 kg
A: 5mm; D1: 4,4mm; D2: 7,5mm; D3: 8,5mm
L1: 282mm; L2: 202mm

*
Brutto19,94 €
Netto17,19 €
MwSt.2,75 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190408 | Gewicht: 0.1240 Kg

Spannschloss Terminal-Auge 5mm M8

Drahtseil: 5mm
Gewinde: M8
Bruchlast: 2200 kg
A: 5mm; D1: 5,3mm; D2: 9,0mm; D3: 8,5mm
L1: 288mm; L2: 208mm

*
Brutto20,54 €
Netto17,71 €
MwSt.2,83 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190508 | Gewicht: 0.1340 Kg

Spannschloss Terminal-Auge 5mm M10

Drahtseil: 5mm
Gewinde: M10
Bruchlast: 2500 kg
A: 6mm; D1: 5,3mm; D2: 9,0mm; D3: 10,5mm
L1: 311mm; L2: 227mm

*
Brutto24,51 €
Netto21,13 €
MwSt.3,38 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190510 | Gewicht: 0.1950 Kg

Spannschloss Terminal-Auge 6mm M10

Drahtseil: 6mm
Gewinde: M10
Bruchlast: 3400 kg
A: 6mm; D1: 6,5mm; D2: 12,6mm; D3: 10,5mm
L1: 326mm; L2: 242mm

*
Brutto28,71 €
Netto24,75 €
MwSt.3,96 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190610 | Gewicht: 0.2340 Kg

Spannschloss Terminal-Auge 6mm M12

Drahtseil: 6mm
Gewinde: M12
Bruchlast: 5000 kg
A: 8mm; D1: 6,5mm; D2: 12,6mm; D3: 13,0mm
L1: 379mm; L2: 271mm

*
Brutto42,25 €
Netto36,42 €
MwSt.5,83 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190612 | Gewicht: 0.3850 Kg

Spannschloss Terminal-Auge 7mm M12

Drahtseil: 7mm
Gewinde: M12
Bruchlast: 5000 kg
A: 8mm; D1: 7,5mm; D2: 14,2mm; D3: 13,0mm
L1: 387mm; L2: 279mm

*
Brutto45,91 €
Netto39,58 €
MwSt.6,33 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190712 | Gewicht: 0.4080 Kg

Spannschloss Terminal-Auge 7mm M14

Drahtseil: 7mm
Gewinde: M14
Bruchlast: 6800 kg
A: 9mm; D1: 7,5mm; D2: 14,2mm; D3: 13,0mm
L1: 432mm; L2: 314mm

*
Brutto55,80 €
Netto48,10 €
MwSt.7,70 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190714 | Gewicht: 0.4670 Kg

Spannschloss Terminal-Auge 8mm M12

Drahtseil: 8mm
Gewinde: M12
Bruchlast: 5000 kg
A: 8mm; D1: 8,4mm; D2: 16,0mm; D3: 13,0mm
L1: 400mm; L2: 292mm

*
Brutto50,03 €
Netto43,13 €
MwSt.6,90 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190812 | Gewicht: 0.5110 Kg

Spannschloss Terminal-Auge 8mm M14

Drahtseil: 8mm
Gewinde: M14
Bruchlast: 6800 kg
A: 9mm; D1: 8,4mm; D2: 16,0mm; D3: 13,0mm
L1: 446mm; L2: 328mm

*
Brutto60,10 €
Netto51,81 €
MwSt.8,29 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190814 | Gewicht: 0.5510 Kg

Spannschloss Terminal-Auge 8mm M16

Drahtseil: 8mm
Gewinde: M16
Bruchlast: 8700 kg
A: 10mm; D1: 8,4mm; D2: 16,0mm; D3: 14,5mm
L1: 478mm; L2: 350mm

*
Brutto67,41 €
Netto58,11 €
MwSt.9,30 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH190816 | Gewicht: 0.7460 Kg

Spannschloss Terminal-Auge 10mm M16

Drahtseil: 10mm
Gewinde: M16
Bruchlast: 9400 kg
A: 10mm; D1: 10,5mm; D2: 17,8mm; D3: 14,5mm
L1: 495mm; L2: 367mm

*
Brutto72,09 €
Netto62,15 €
MwSt.9,94 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH191016 | Gewicht: 0.8660 Kg

Spannschloss Terminal-Auge 10mm M20

Drahtseil: 10mm
Gewinde: M20
Bruchlast: 9700 kg
A: 15mm; D1: 10,5mm; D2: 17,8mm; D3: 19,3mm
L1: 593mm; L2: 405mm

*
Brutto106,52 €
Netto91,83 €
MwSt.14,69 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH191020 | Gewicht: 1.2690 Kg

Spannschloss Terminal-Auge 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 11500 kg
A: 15mm; D1: 12,5mm; D2: 20,0mm; D3: 19,5mm
L1: 573mm; L2: 419mm

*
Brutto138,89 €
Netto119,73 €
MwSt.19,16 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH1912T20 | Gewicht: 1.3690 Kg

Spannschloss Terminal-Auge 12mm M20

Drahtseil: 12mm
Gewinde: M20
Bruchlast: 14200 kg
A: 15mm; D1: 12,5mm; D2: 21,4mm; D3: 19,5mm
L1: 599mm; L2: 435mm

*
Brutto140,85 €
Netto121,42 €
MwSt.19,43 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH1912T20X | Gewicht: 1.5280 Kg

Spannschloss Terminal-Auge 14mm M22

Drahtseil: 14mm
Gewinde: M22
Bruchlast: 15200 kg
A: 18mm; D1: 14,8mm; D2: 25,0mm; D3: 23,0mm
L1: 708mm; L2: 527mm

*
Brutto484,21 €
Netto417,42 €
MwSt.66,79 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH191422X | Gewicht: 1.6380 Kg

Spannschloss Terminal-Auge 16mm M24

Drahtseil: 16mm
Gewinde: M24
Bruchlast: 17700 kg
A: 20mm; D1: 17,0mm; D2: 28,0mm; D3: 26,0mm
L1: 846mm; L2: 613mm

*
Brutto893,77 €
Netto770,49 €
MwSt.123,28 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH191624X | Gewicht: 2.3360 Kg

Spannschloss Terminal-Auge 19mm M27

Drahtseil: 19mm
Gewinde: M27
Bruchlast: 23000 kg
A: 25mm; D1: 20,0mm; D2: 34,5mm; D3: 29,0mm
L1: 934mm; L2: 702mm

*
Brutto846,58 €
Netto729,81 €
MwSt.116,77 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH191927X | Gewicht: 3.9400 Kg

Spannschloss Terminal-Auge 22mm M30

Drahtseil: 22mm
Gewinde: M30
Bruchlast: 28000 kg
A: 30mm; D1: 23,5mm; D2: 40,5mm; D3: 33,0mm
L1: 1057mm; L2: 777mm

*
Brutto1245,64 €
Netto1073,83 €
MwSt.171,81 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH192230X | Gewicht: 10.9040 Kg

Spannschloss Terminal-Auge 26mm M36

Drahtseil: 26mm
Gewinde: M36
Bruchlast: 41000 kg
A: 30mm; D1: 27,5mm; D2: 46,0mm; D3: 36,0mm
L1: 1150mm; L2: 873mm

*
Brutto1637,17 €
Netto1411,35 €
MwSt.225,82 €
Standardisierter Preis / kg:
St.
Art.-Nr.: PH192636X | Gewicht: 14.4680 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage
