Spannschloss, Gabel/Auge
Spannschloss, Gabel/Auge

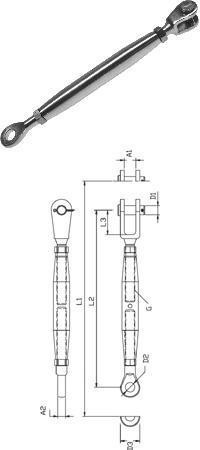

Spannschloss, Gabel/Auge, Zeichnung
Blue Wave

Spannschlösser Gabel/Auge

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Spannschlösser mit Gabel und Auge zählen zu den weniger häufig eingesetzten Spannschlössern, wenngleich sie vielseitig einsetzbar sind. Das Spannschloss dient dem Zweck ein Drahtseil zu spannen oder eine Justagmöglichkeit zu erlangen. Mit dem Auge und der Gabel ergeben sich viele Möglichkeiten das Spannschloss mit dem Drahtseil zu verbinden und die andere Seite an einem fixen Punkt anzuschlagen.

Spannschlösser von Blue Wave sind auf der Seite des Linksgewindes mit einer umrandeten Einkerbung markiert.

Eine spezielle Teflonschmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir die Teile vor dem Zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen".


Datenblatt: Spannschlösser


Fragen & Antworten

Spannschloss Gabel-Auge M5

Gewinde: M5
Bruchlast: 800 kg
Bolzen: 5,0mm
A1: 7,5mm; B: 12mm; A2: 3mm
D1: 5,5mm; D2: 12mm; L1: 188mm; L2: 129mm

inkl. MwSt.*17,91 €
exkl. MwSt.15,05 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191205 | Gewicht: 0.0420 Kg

Spannschloss Gabel-Auge M6

Gewinde: M6
Bruchlast: 1000 kg
Bolzen: 5,0mm
A1: 7,5mm; B: 12mm; A2: 4mm
D1: 6,5mm; D2: 14mm; L1: 206mm; L2: 138mm

inkl. MwSt.*20,40 €
exkl. MwSt.17,14 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191206 | Gewicht: 0.0630 Kg

Spannschloss Gabel-Auge M8

Gewinde: M8
Bruchlast: 1600 kg
Bolzen: 6,0mm
A1: 9,5mm; B: 13mm; A2: 5mm
D1: 8,5mm; D2: 17mm; L1: 244mm; L2: 164mm

inkl. MwSt.*27,60 €
exkl. MwSt.23,19 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191208 | Gewicht: 0.1300 Kg

Spannschloss Gabel-Auge M10

Gewinde: M10
Bruchlast: 3200 kg
Bolzen: 8,0mm
A1: 11,0mm; B: 15mm; A2: 6mm
D1: 10,5mm; D2: 21mm; L1: 271mm; L2: 188mm

inkl. MwSt.*35,44 €
exkl. MwSt.29,78 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191210 | Gewicht: 0.2190 Kg

Spannschloss Gabel-Auge M12

Gewinde: M12
Bruchlast: 5100 kg
Bolzen: 12,0mm
A1: 14,5mm; B: 25mm; A2: 8mm
D1: 13,0mm; D2: 25mm; L1: 343mm; L2: 235mm

inkl. MwSt.*59,10 €
exkl. MwSt.49,66 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191212 | Gewicht: 0.4400 Kg

Spannschloss Gabel-Auge M14

Gewinde: M14
Bruchlast: 6900 kg
Bolzen: 12,0mm
A1: 14,5mm; B: 25mm; A2: 9mm
D1: 13,0mm; D2: 28mm; L1: 381mm; L2: 262mm

inkl. MwSt.*79,43 €
exkl. MwSt.66,75 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191214 | Gewicht: 0.6000 Kg

Spannschloss Gabel-Auge M16

Gewinde: M16
Bruchlast: 9400 kg
Bolzen: 14,0mm
A1: 18,0mm; B: 33mm; A2: 10mm
D1: 14,5mm; D2: 31mm; L1: 426mm; L2: 296mm

inkl. MwSt.*105,41 €
exkl. MwSt.88,58 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191216 | Gewicht: 0.8560 Kg

Spannschloss Gabel-Auge M20

Gewinde: M20
Bruchlast: 14000 kg
Bolzen: 19,0mm
A1: 24,0mm; B: 50mm; A2: 15mm
D1: 19,5mm; D2: 40mm; L1: 518mm; L2: 364mm

inkl. MwSt.*137,39 €
exkl. MwSt.115,45 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191220 | Gewicht: 1.6930 Kg

Spannschloss Gabel-Auge M22

Gewinde: M22
Bruchlast: 15200 kg
Bolzen: 22,0mm
A1: 30,0mm; B: 57mm; A2: 18mm
D1: 23,0mm; D2: 47mm; L1: 625mm; L2: 444mm

inkl. MwSt.*508,65 €
exkl. MwSt.427,44 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191222 | Gewicht: 3.9850 Kg

Spannschloss Gabel-Auge M24

Gewinde: M24
Bruchlast: 17700 kg
Bolzen: 25,4mm
A1: 30,0mm; B: 62mm; A2: 20mm
D1: 26,0mm; D2: 53mm; L1: 741mm; L2: 508mm

inkl. MwSt.*607,96 €
exkl. MwSt.510,89 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH191224 | Gewicht: 5.8000 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
