mini-Spannschloss, Gabel/Terminal
mini-Spannschloss, Gabel/Terminal

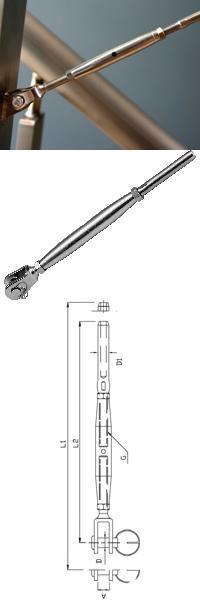

mini-Spannschloss, Gabel/Terminal, Zeichnung
Blue Wave

mini-Spannschlösser Gabel/Terminal

Hochglanzpoliert - Edelstahl A4, Mat:1.4404, AISI 316L

Die mini-Spannschlösser mit Gabel und Terminal werden auf der Seite des Terminals auf dem Drahtseil aufgewalzt oder verpresst. Häufig eingesetzt bei Geländerfüllungen und vor Ort, in Kombination mit unserer B12 Presszange, auf das Drahtseil aufgepresst.

Mini-Spannschlösser finden bei leichten, architektonischen Anwendungen Verwendung. Hier wurde Wert auf die Größe des Spannschlosses gelegt und diese soweit wie möglich reduziert, um ein optisch ansprechendes Spannschloss zu bekommen.

Eine spezielle Teflonschmierung wurde auf die Gewinde aufgetragen, um die Drehbarkeit unter Spannung zu verbessern. Trotzdem empfehlen wir die Teile vor dem Zusammenschrauben nochmals zu schmieren, um zu verhindern, dass sich die Gewinde verkeilen und "festfressen".


Datenblatt: Spannschlösser

Bruchlasten in Verbindung mit dem Drahtseil


Fragen & Antworten

mini-Spannschloss Gabel-Terminal 3mm M5

Gewinde: M5
Drahtseil: 3mm
Bruchlast: 360 kg
Bolzen: 5,0mm
A: 7,5mm; B: 12,0mm; D: 5,5mm; L1: 153mm; L2: 117mm; L3: 25mm

inkl. MwSt.*15,41 €
exkl. MwSt.12,95 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA120305 | Gewicht: 0.0750 Kg

mini-Spannschloss Gabel-Terminal 4mm M6

Gewinde: M6
Drahtseil: 4mm
Bruchlast: 640 kg
Bolzen: 5,0mm
A: 7,5mm; B: 12,0mm; D: 6,35mm; L1: 166mm; L2:122mm; L3: 25mm

inkl. MwSt.*16,91 €
exkl. MwSt.14,21 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA120406 | Gewicht: 0.0750 Kg

mini-Spannschloss Gabel-Terminal 5mm M6

Gewinde: M6
Drahtseil: 5mm
Bruchlast: 1000 kg
Bolzen: 6,0mm
A: 9,5mm; B: 13,0mm; D: 7,5mm; L1: 176mm; L2: 132mm; L3: 30mm

inkl. MwSt.*17,46 €
exkl. MwSt.14,67 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA120506 | Gewicht: 0.0950 Kg

mini-Spannschloss Gabel-Terminal 6mm M8

Gewinde: M8
Drahtseil: 6mm
Bruchlast: 1400 kg
Bolzen: 8,0mm
A: 11,0mm; B: 15,0mm; D: 9,0mm; L1: 209mm; L2: 163mm; L3: 40mm

inkl. MwSt.*24,68 €
exkl. MwSt.20,74 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA120608 | Gewicht: 0.1100 Kg

mini-Spannschloss Gabel-Terminal 8mm M10

Gewinde: M10
Drahtseil: 8mm
Bruchlast: 2300 kg
Bolzen: 8,0mm
A: 11,0mm; B: 15,0mm; D: 12,58mm; L1: 235mm; L2: 187mm; L3: 50mm

inkl. MwSt.*31,58 €
exkl. MwSt.26,54 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA120810 | Gewicht: 0.1100 Kg

mini-Spannschloss Gabel-Terminal 10mm M12

Gewinde: M12
Drahtseil: 10mm
Bruchlast: 3600 kg
Bolzen: 9,5mm
A: 12,5mm; B: 19,5mm; D: 16,0mm; L1: 264mm; L2: 216mm; L3: 60mm

inkl. MwSt.*60,42 €
exkl. MwSt.50,77 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHA121012 | Gewicht: 0.1250 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
