Innengewindeterminal
Innengewindeterminal

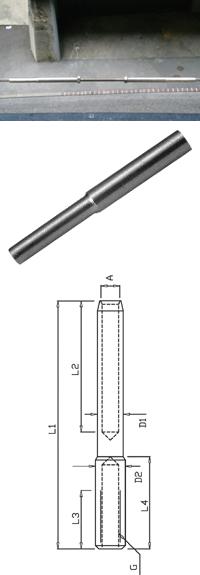

Innengewindeterminal, Zeichnung
Blue Wave

Innengewindeterminals

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Innengewindeterminals werden gerne dem Außengewinde vorgezogen, wenn die Möglichkeit besteht von außen, z. B. mit einer Linsenkopfschraube, dass Drahtseil zu spannen. Damit ist kein Linksgewinde notwendig und auf ein Spannschloss kann bei kurzen Längen auch verzichtet werden.

Blue Wave Industrie Terminals verfügen über eine Markierung der Einstecktiefe, woran der Bereich in dem gewalzt/gepresst wird erkennbar ist. Zudem ist der entsprechende Drahtseildurchmesser eingraviert.


Datenblatt: Innengewindeterminals

Bruchlasten in Verbindung mit dem Drahtseil


Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.


Fragen & Antworten

Innengewindeterminal 3mm M5x20

Drahtseil: 3mm
Bruchlast: 800 Kg
Gewinde: M5
A: 3,5mm; D1: 6,35mm; D2: 7,13mm
L1: 77mm; L2: 38mm; L3: 20mm; L4: 30mm

inkl. MwSt.*10,47 €
exkl. MwSt.8,80 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980305 | Gewicht: 0.0130 Kg

Innengewindeterminal 3mm M5x35

Drahtseil: 3mm
Bruchlast: 800 Kg
Gewinde: M5
A: 3,5mm; D1: 6,35mm; D2: 7,13mm
L1: 92mm; L2: 38mm; L3: 35mm; L4: 45mm

inkl. MwSt.*10,86 €
exkl. MwSt.9,13 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980305L | Gewicht: 0.0160 Kg

Innengewindeterminal 4mm M6x20

Drahtseil: 4mm
Bruchlast: 1250 Kg
Gewinde: M6
A: 4,4mm; D1: 7,5mm; D2: 8,0mm
L1: 84mm; L2: 45mm; L3: 20mm; L4: 30mm

inkl. MwSt.*9,96 €
exkl. MwSt.8,37 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980406 | Gewicht: 0.0180 Kg

Innengewindeterminal 4mm M6x35

Drahtseil: 4mm
Bruchlast: 1250 Kg
Gewinde: M6
A: 4,4mm; D1: 7,5mm; D2: 8,0mm
L1: 99mm; L2: 45mm; L3: 35mm; L4: 45mm

inkl. MwSt.*10,86 €
exkl. MwSt.9,13 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980406L | Gewicht: 0.0210 Kg

Innengewindeterminal 5mm M6x20

Drahtseil: 5mm
Bruchlast: 1250 Kg
Gewinde: M6
A: 5,3mm; D1: 9,0mm; D2: 9,0mm
L1: 90mm; L2: 51mm; L3: 20mm; L4: 30mm

inkl. MwSt.*10,86 €
exkl. MwSt.9,13 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980506 | Gewicht: 0.0280 Kg

Innengewindeterminal 5mm M6x35

Drahtseil: 5mm
Bruchlast: 1250 Kg
Gewinde: M6
A: 5,3mm; D1: 9,0mm; D2: 9,0mm
L1: 105mm; L2: 51mm; L3: 35mm; L4: 45mm

inkl. MwSt.*11,67 €
exkl. MwSt.9,81 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980506L | Gewicht: 0.0320 Kg

Innengewindeterminal 5mm M8x40

Drahtseil: 5mm
Bruchlast: 2350 Kg
Gewinde: M8
A: 5,3mm; D1: 9,0mm; D2: 12,58mm
L1: 112mm; L2: 51mm; L3: 40mm; L4: 53mm

inkl. MwSt.*13,92 €
exkl. MwSt.11,70 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980508 | Gewicht: 0.0540 Kg

Innengewindeterminal 6mm M8x25

Drahtseil: 6mm
Bruchlast: 2350 Kg
Gewinde: M8
A: 6,5mm; D1: 12,58mm; D2: 12,58mm
L1: 110mm; L2: 64mm; L3: 25mm; L4: 35mm

inkl. MwSt.*15,37 €
exkl. MwSt.12,92 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980608 | Gewicht: 0.0720 Kg

Innengewindeterminal 6mm M8x40

Drahtseil: 6mm
Bruchlast: 2350 Kg
Gewinde: M8
A: 6,5mm; D1: 12,58mm; D2: 12,58mm
L1: 126mm; L2: 64mm; L3: 40mm; L4: 50mm

inkl. MwSt.*18,20 €
exkl. MwSt.15,29 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980608L | Gewicht: 0.0820 Kg

Innengewindeterminal 6mm M10x40

Drahtseil: 6mm
Bruchlast: 3500 Kg
Gewinde: M10
A: 6,5mm; D1: 12,58mm; D2: 16,0mm
L1: 127mm; L2: 64mm; L3: 40mm; L4: 53mm

inkl. MwSt.*21,68 €
exkl. MwSt.18,22 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980610 | Gewicht: 0.1050 Kg

Innengewindeterminal 8mm M10x40

Drahtseil: 8mm
Bruchlast: 3500 Kg
Gewinde: M10
A: 8,4mm; D1: 16,0mm; D2: 16,0mm
L1: 140mm; L2: 83mm; L3: 40mm; L4: 50mm

inkl. MwSt.*24,63 €
exkl. MwSt.20,70 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980810 | Gewicht: 0.1540 Kg

Innengewindeterminal 8mm M12x40

Drahtseil: 8mm
Bruchlast: 5100 Kg
Gewinde: M12
A: 8,4mm; D1: 16,0mm; D2: 18,0mm
L1: 147mm; L2: 83mm; L3: 40mm; L4: 53mm

inkl. MwSt.*31,39 €
exkl. MwSt.26,38 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH980812 | Gewicht: 0.1670 Kg

Innengewindeterminal 10mm M12x40

Drahtseil: 10mm
Bruchlast: 5100 Kg
Gewinde: M12
A: 10,5mm; D1: 17,8mm; D2: 17,8mm
L1: 150mm; L2: 89mm; L3: 40mm; L4: 50mm

inkl. MwSt.*33,57 €
exkl. MwSt.28,21 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH981012 | Gewicht: 0.1940 Kg

Innengewindeterminal 10mm M16x40

Drahtseil: 10mm
Bruchlast: 8000 Kg
Gewinde: M16
A: 10,5mm; D1: 17,8mm; D2: 22,0mm
L1: 152mm; L2: 89mm; L3: 40mm; L4: 53mm

inkl. MwSt.*37,49 €
exkl. MwSt.31,50 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH981016 | Gewicht: 0.2070 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
