Gabelterminal
Gabelterminal

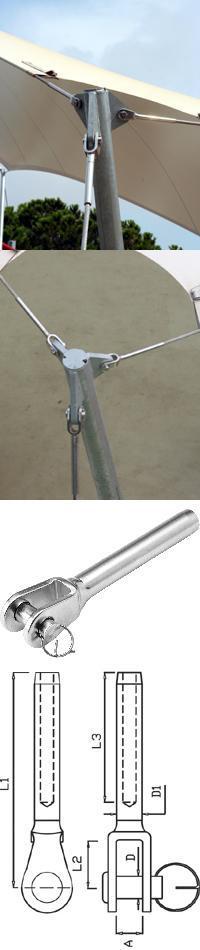

Gabelterminal, Zeichnung
Gabelterminals, Geländerfüllung
Blue Wave

Gabelterminals

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Gabelterminals sind die am meisten verwendeten Drahtseilbeschläge, welche häufig an gebohrten Ankerplatten oder Stahlaufbauten angebracht werden. Sie finden außerdem Einsatz in Verbindung mit Toggles (Drehgelenken), Augschrauben- oder Augterminals und U-Bolzen.

Blue Wave Industrie Terminals verfügen über eine Markierung der Einstecktiefe, woran der Bereich in dem gewalzt/gepresst wird erkennbar ist. Zudem ist der entsprechende Drahtseildurchmesser eingraviert.


Datenblatt: Gabelterminals

Bruchlasten in Verbindung mit dem Drahtseil


Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.


Fragen & Antworten

geschweißtes Gabelterminal 2mm / 5mm

Drahtseil: 2mm
Bruchlast: 800Kg
Bolzen: 5,0mm
A: 7,5mm; B: 12mm; D: 5,5mm
L1: 50mm; L2: 24mm

inkl. MwSt.*12,03 €
exkl. MwSt.10,11 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100502 | Gewicht: 0.0200 Kg

geschweißtes Gabelterminal 2,5mm / 5mm

Drahtseil: 2,5mm
Bruchlast: 800Kg
Bolzen: 5,0mm
A: 7,5mm; B: 12mm; D: 5,5mm
L1: 53mm; L2: 27mm

inkl. MwSt.*10,47 €
exkl. MwSt.8,80 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100525 | Gewicht: 0.0200 Kg

geschweißtes Gabelterminal 3mm / 5mm

Drahtseil: 3mm
Bruchlast: 800Kg
Bolzen: 5,0mm
A: 7,5mm; B: 12mm; D:6,4mm
L1: 67mm; L2: 38mm

inkl. MwSt.*9,21 €
exkl. MwSt.7,74 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100503 | Gewicht: 0.0230 Kg

geschweißtes Gabelterminal 3mm / 6mm

Drahtseil: 3mm
Bruchlast: 1300Kg
Bolzen: 6,0mm
A: 9,5mm; B: 13mm; D: 6,4mm
L1: 68mm; L2: 38mm

inkl. MwSt.*10,47 €
exkl. MwSt.8,80 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100603 | Gewicht: 0.0280 Kg

geschweißtes Gabelterminal 4mm / 5mm

Drahtseil: 4mm
Bruchlast: 800Kg
Bolzen: 5,0mm
A: 7,5mm; B: 12mm; D: 7,5mm
L1: 71mm; L2: 45mm

inkl. MwSt.*8,77 €
exkl. MwSt.7,37 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100504 | Gewicht: 0.0270 Kg

geschweißtes Gabelterminal 4mm / 6mm

Drahtseil: 4mm
Bruchlast: 1500Kg
Bolzen: 6,0mm
A: 9,5mm; B: 13mm; D: 7,5mm
L1: 73mm; L2: 45mm

inkl. MwSt.*9,58 €
exkl. MwSt.8,05 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100604 | Gewicht: 0.0340 Kg

geschweißtes Gabelterminal 4mm / 8mm

Drahtseil: 4mm
Bruchlast: 1700Kg
Bolzen: 8,0mm
A: 11mm; B: 15mm; D: 7,5mm
L1: 77mm; L2: 45mm

inkl. MwSt.*12,09 €
exkl. MwSt.10,16 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100804 | Gewicht: 0.0490 Kg

geschweißtes Gabelterminal 5mm / 6mm

Drahtseil: 5mm
Bruchlast: 1500Kg
Bolzen: 6,0mm
A: 9,5mm; B: 13mm; D: 9,0mm
L1: 83mm; L2: 51mm

inkl. MwSt.*10,86 €
exkl. MwSt.9,13 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100605 | Gewicht: 0.0410 Kg

geschweißtes Gabelterminal 5mm / 8mm

Drahtseil: 5mm
Bruchlast: 2400Kg
Bolzen: 8,0mm
A: 11mm; B: 15mm; D: 9,0mm
L1: 87mm; L2: 51mm

inkl. MwSt.*12,91 €
exkl. MwSt.10,85 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100805 | Gewicht: 0.0550 Kg

geschweißtes Gabelterminal 5mm / 9,5mm

Drahtseil: 5mm
Bruchlast: 2400Kg
Bolzen: 9,5mm
A: 12mm; B: 19mm; D: 9,0mm
L1: 91mm; L2: 51mm

inkl. MwSt.*14,48 €
exkl. MwSt.12,17 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH109505 | Gewicht: 0.0720 Kg

geschweißtes Gabelterminal 6mm / 8mm

Drahtseil: 6mm
Bruchlast: 3200Kg
Bolzen: 8,0mm
A: 11mm; B: 15mm; D: 12,6mm
L1: 99mm; L2: 64mm

inkl. MwSt.*18,21 €
exkl. MwSt.15,30 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH100806 | Gewicht: 0.1000 Kg

geschweißtes Gabelterminal 6mm / 9,5mm

Drahtseil: 6mm
Bruchlast: 3800Kg
Bolzen: 9,5mm
A: 12mm; B: 19mm; D: 12,6mm
L1: 104mm; L2: 64mm

inkl. MwSt.*19,47 €
exkl. MwSt.16,36 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH109506 | Gewicht: 0.1130 Kg

geschweißtes Gabelterminal 6mm / 11mm

Drahtseil: 6mm
Bruchlast: 5000Kg
Bolzen: 11,0mm
A: 13mm; B: 23mm; D: 12,58mm
L1: 108mm; L2: 64mm

inkl. MwSt.*23,87 €
exkl. MwSt.20,06 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101106 | Gewicht: 0.1390 Kg

geschweißtes Gabelterminal 6mm / 12mm

Drahtseil: 6mm
Bruchlast: 5200Kg
Bolzen: 12,0mm
A: 14mm; B: 25mm; D: 12,6mm
L1: 110mm; L2: 64mm

inkl. MwSt.*23,66 €
exkl. MwSt.19,88 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101206 | Gewicht: 0.1760 Kg

geschweißtes Gabelterminal 7mm / 12mm

Drahtseil: 7mm
Bruchlast: 6500Kg
Bolzen: 12,0mm
A: 14mm; B: 25mm; D: 14,2mm
L1: 119mm; L2: 70mm

inkl. MwSt.*29,57 €
exkl. MwSt.24,85 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101207 | Gewicht: 0.1810 Kg

geschweißtes Gabelterminal 8mm / 12mm

Drahtseil: 8mm
Bruchlast: 6500Kg
Bolzen: 12,0mm
A: 14mm; B: 25mm; D: 16,0mm
L1: 136mm; L2: 83mm

inkl. MwSt.*36,89 €
exkl. MwSt.31,00 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101208 | Gewicht: 0.2160 Kg

geschweißtes Gabelterminal 8mm / 14mm

Drahtseil: 8mm
Bruchlast: 8000Kg
Bolzen: 14,0mm
A: 18mm; B: 33mm; D: 16,0mm
L1: 143mm; L2: 83mm

inkl. MwSt.*40,29 €
exkl. MwSt.33,86 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101408 | Gewicht: 0.3250 Kg

geschweißtes Gabelterminal 8mm / 16mm

Drahtseil: 8mm
Bruchlast: 8000Kg
Bolzen: 16,0mm
A: 18mm; B: 33mm; D: 16,0mm
L1: 145mm; L2: 83mm

inkl. MwSt.*42,40 €
exkl. MwSt.35,63 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101608 | Gewicht: 0.2550 Kg

geschweißtes Gabelterminal 10mm / 14mm

Drahtseil: 10mm
Bruchlast: 9400Kg
Bolzen: 14,0mm
A: 18mm; B: 32mm; D: 17,8mm
L1: 151mm; L2: 89mm

inkl. MwSt.*45,49 €
exkl. MwSt.38,23 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101410 | Gewicht: 0.3500 Kg

geschweißtes Gabelterminal 10mm / 14mm

Drahtseil: 10mm
Bruchlast: 9400Kg
Bolzen: 14,0mm
A: 22mm; B: 30mm; D: 17,8mm
L1: 149mm; L2: 89mm

inkl. MwSt.*45,49 €
exkl. MwSt.38,23 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101410L | Gewicht: 0.3600 Kg

geschweißtes Gabelterminal 12mm / 16mm

Drahtseil: 12mm
Bruchlast: 11200Kg
Bolzen: 16,0mm
A: 17mm; B: 33mm; D: 20,0mm
L1: 174mm; L2: 105mm

inkl. MwSt.*100,19 €
exkl. MwSt.84,19 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101612 | Gewicht: 0.6000 Kg

geschweißtes Gabelterminal 12mm / 16mm

Drahtseil: 12mm
Bruchlast: 11200Kg
Bolzen: 16,0mm
A: 22mm; B: 31mm; D: 20,0mm
L1: 171mm; L2: 105mm

inkl. MwSt.*103,72 €
exkl. MwSt.87,16 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101612L | Gewicht: 0.6000 Kg

geschweißtes Gabelterminal 12mm / 19mm

Drahtseil: 12mm
Bruchlast: 11200Kg
Bolzen: 19,0mm
A: 24mm; B: 48mm; D: 20,0mm
L1: 189mm; L2: 105mm

inkl. MwSt.*105,34 €
exkl. MwSt.88,52 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101912 | Gewicht: 0.6600 Kg

geschweißtes Gabelterminal 12mm / 19mm

Drahtseil: 12mm
Bruchlast: 11200Kg
Bolzen: 19,0mm
A: 30mm; B: 47mm; D: 20,0mm
L1: 187mm; L2: 105mm

inkl. MwSt.*107,77 €
exkl. MwSt.90,56 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101912L | Gewicht: 0.7500 Kg

geschweißtes Gabelterminal 12mm / 19mm

Drahtseil: 12mm
Bruchlast: 14000Kg
Bolzen: 19,0mm
A: 24mm; B: 48mm; D: 21,4mm
L1: 205mm; L2: 120mm

inkl. MwSt.*111,07 €
exkl. MwSt.93,34 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101912X | Gewicht: 0.6600 Kg

geschweißtes Gabelterminal 14mm / 19mm

Drahtseil: 14mm
Bruchlast: 15000Kg
Bolzen: 19,0mm
A: 30mm; B: 47mm; D: 25,0mm
L1: 221mm; L2: 140mm

inkl. MwSt.*122,22 €
exkl. MwSt.102,71 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH101914L | Gewicht: 0.7500 Kg

geschweißtes Gabelterminal 14mm / 22mm

Drahtseil: 14mm
Bruchlast: 15000Kg
Bolzen: 22,0mm
A: 30mm; B: 57mm; D: 25,0mm
L1: 232mm; L2: 140mm

inkl. MwSt.*190,47 €
exkl. MwSt.160,06 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH102214 | Gewicht: 1.1270 Kg

geschweißtes Gabelterminal 14mm / 25,4mm

Drahtseil: 14mm
Bruchlast: 15000Kg
Bolzen: 25,4mm
A: 30mm; B: 62mm; D: 25,0mm
L1: 235mm; L2: 140mm

inkl. MwSt.*194,66 €
exkl. MwSt.163,58 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH102514 | Gewicht: 1.2500 Kg

geschweißtes Gabelterminal 16mm / 25,4mm

Drahtseil: 16mm
Bruchlast: 19000Kg
Bolzen: 25,4mm
A: 30mm; B: 62mm; D: 28,0mm
L1: 264mm; L2: 160mm

inkl. MwSt.*212,39 €
exkl. MwSt.178,48 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH102516 | Gewicht: 1.4000 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
