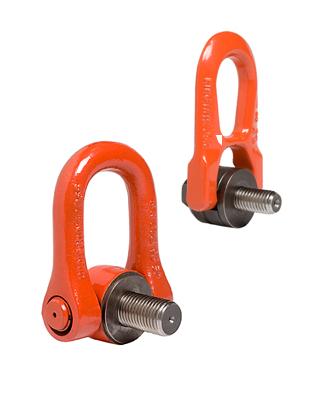

Doppelwirbelring
Doppelwirbelring
Euro-Quality

Doppelwirbelringe

hochfest

  • Sicherheitsfaktor 4 oder 5, je nach angegebener Höchstbelastung.
  • Der Doppelwirbelring bleibt auch unter Last drehbar.
  • Die doppelte Artikulation ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr.
  • Die Lieferung erfolgt inkl. 3.1 Zeugnis.
  • Sonderanfertigungen möglich! | Fragen Sie uns!


Ergebnisse 1 - 26 von 26

Doppelwirbelring, M5, 0,075 to

Gewinde: M5
W.L.L.: 0,075 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 3 Nm
L1: 15mm; S1: 4mm; A: 33mm
B: 30mm; C: 30mm; D: 38mm; E: 27mm
F: 14mm; G: 53mm; H: 9,5mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M5 | Gewicht: 0.3000 Kg

Doppelwirbelring, M6, 0,1 to

Gewinde: M6
W.L.L.: 0,1 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 4 Nm
L1: 15mm; S1: 5mm; A: 33mm
B: 30mm; C: 30mm; D: 38mm; E: 27mm
F: 14mm; G: 53mm; H: 9,5mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M6 | Gewicht: 0.3000 Kg

Doppelwirbelring, M8, 0,3 to

Gewinde: M8
W.L.L.: 0,3 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 6 Nm
L1: 14mm; S1: 8mm; S2: 16mm; A: 33mm
B: 30mm; C: 30mm; D: 38mm; E: 27mm
F: 14mm; G: 53mm; H: 9,5mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M8 | Gewicht: 0.3000 Kg

Doppelwirbelring, M10, 0,6 to

Gewinde: M10
W.L.L.: 0,6 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 17 Nm
L1: 8mm; S1: 3mm; S2: 16mm; A: 33mm
B: 30mm; C: 30mm; D: 38mm; E: 27mm
F: 14mm; G: 53mm; H: 9,5mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M10 | Gewicht: 0.3000 Kg

Doppelwirbelring, M12, 1,0 to

Gewinde: M12
W.L.L.: 1,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 15 Nm
L1: 21mm; S1: 8mm; S2: 16mm; A: 33mm
B: 30mm; C: 30mm; D: 38mm; E: 27mm
F: 14mm; G: 53mm; H: 9,5mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M12 | Gewicht: 0.3000 Kg

Doppelwirbelring, M14, 1,3 to

Gewinde: M14
W.L.L.: 1,3 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 30 Nm
L1: 23mm; S1: 8mm; S2: 20mm; A: 45mm
B: 42mm; C: 45mm; D: 54mm; E: 38mm
F: 17mm; G: 76mm; H: 13mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M14 | Gewicht: 0.9000 Kg

Doppelwirbelring, M16, 1,6 to

Gewinde: M16
W.L.L.: 1,6 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 50 Nm
L1: 27mm; S1: 8mm; S2: 20mm; A: 45mm
B: 42mm; C: 45mm; D: 54mm; E: 38mm
F: 17mm; G: 76mm; H: 13mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M16 | Gewicht: 0.9000 Kg

Doppelwirbelring, M18, 2,0 to

Gewinde: M18
W.L.L.: 2,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 70 Nm
L1: 27mm; S1: 8mm; S2: 20mm; A: 45mm
B: 42mm; C: 45mm; D: 54mm; E: 38mm
F: 17mm; G: 76mm; H: 13mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M18 | Gewicht: 0.9000 Kg

Doppelwirbelring, M20, 2,5 to

Gewinde: M20
W.L.L.: 2,5 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 100 Nm
L1: 30mm; S1: 8mm; S2: 20mm; A: 45mm
B: 42mm; C: 45mm; D: 54mm; E: 38mm
F: 17mm; G: 76mm; H: 13mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M20 | Gewicht: 0.9000 Kg

Doppelwirbelring, M22, 3,0 to

Gewinde: M22
W.L.L.: 3,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 120 Nm
L1: 33mm; S1: 14mm; S2: 24mm; A: 62mm
B: 55mm; C: 60mm; D: 83mm; E: 55mm
F: 25mm; G: 117mm; H: 19mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M22 | Gewicht: 2.6000 Kg

Doppelwirbelring, M24, 4,0 to

Gewinde: M24
W.L.L.: 4,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 160 Nm
L1: 36mm; S1: 14mm; S2: 24mm; A: 62mm
B: 55mm; C: 60mm; D: 83mm; E: 55mm
F: 25mm; G: 117mm; H: 19mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M24 | Gewicht: 2.6000 Kg

Doppelwirbelring, M24, 4,5 to

Gewinde: M24
W.L.L.: 4,5 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 160 Nm
L1: 36mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M24 | Gewicht: 5.4000 Kg

Doppelwirbelring, M27, 5,0 to

Gewinde: M27
W.L.L.: 5,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 200 Nm
L1: 40mm; S1: 14mm; S2: 24mm; A: 62mm
B: 55mm; C: 60mm; D: 83mm; E: 55mm
F: 25mm; G: 117mm; H: 19mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M27 | Gewicht: 2.7000 Kg

Doppelwirbelring, M30, 6,3 to

Gewinde: M30
W.L.L.: 6,3 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 250 Nm
L1: 45mm; S1: 14mm; S2: 24mm; A: 62mm
B: 55mm; C: 60mm; D: 83mm; E: 55mm
F: 25mm; G: 117mm; H: 19mm

*
Preis auf Anfrage.
Art.-Nr.: DSR M30 | Gewicht: 2.7000 Kg

Doppelwirbelring, M30, 7,3 to

Gewinde: M30
W.L.L.: 7,3 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 250 Nm
L1: 45mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M30 | Gewicht: 5.5000 Kg

Doppelwirbelring, M33, 8,0 to

Gewinde: M33
W.L.L.: 8,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 250 Nm
L1: 50mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M33 | Gewicht: 5.5000 Kg

Doppelwirbelring, M36, 10,0 to

Gewinde: M36
W.L.L.: 10,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 320 Nm
L1: 54mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M36 | Gewicht: 5.5000 Kg

Doppelwirbelring, M39, 10,0 to

Gewinde: M39
W.L.L.: 10,0 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 320 Nm
L1: 58mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M39 | Gewicht: 5.7000 Kg

Doppelwirbelring, M42, 12,5 to

Gewinde: M42
W.L.L.: 12,5 to
Sicherheitsfaktor: 5
Anzugsdrehmoment: 400 Nm
L1: 63mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M42 | Gewicht: 5.8000 Kg

Doppelwirbelring, M45, 15,0 to

Gewinde: M45
W.L.L.: 15,0 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 400 Nm
L1: 63mm; S: 19mm; A: 61mm; B: 31mm
C: 70mm; D: 104mm; E: 73mm; F: 145mm
G: 29mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M45 | Gewicht: 5.9000 Kg

Doppelwirbelring, M48, 20,0 to

Gewinde: M48
W.L.L.: 20,0 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 68mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M48 | Gewicht: 11.0000 Kg

Doppelwirbelring, M52, 20,0 to

Gewinde: M52
W.L.L.: 20,0 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 68mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M52 | Gewicht: 11.2000 Kg

Doppelwirbelring, M56, 25,0 to

Gewinde: M56
W.L.L.: 25,0 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 78mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M56 | Gewicht: 11.3000 Kg

Doppelwirbelring, M64, 32,1 to

Gewinde: M64
W.L.L.: 32,1 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 90mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M64 | Gewicht: 12.2000 Kg

Doppelwirbelring, M72, 25,0 to

Gewinde: M72
W.L.L.: 25,0 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 90mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M72 | Gewicht: 14.0000 Kg

Doppelwirbelring, M80, 32,1 to

Gewinde: M80
W.L.L.: 32,1 to
Sicherheitsfaktor: 4
Anzugsdrehmoment: 600 Nm
L1: 90mm; S: 19mm; A: 79mm; B: 38mm
C: 90mm; D: 125mm; E: 91mm; F: 184mm
G: 36mm

*
Preis auf Anfrage.
Art.-Nr.: DSS M80 | Gewicht: 15.0000 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage



Anschlagpunkte als wichtiges Verbindungsglied

Die Definition eines Anschlagpunktes ist simpel: Ein Anschlagpunkt ist das Verbindungsglied zwischen Anschlagmittel und Last. Dabei muss aber ein Anschlagpunkt nicht nur fest und stabil verbinden, sondern auch nachhaltig festhalten und zudem Hebe-, Wende- und Drehbewegungen mitmachen. Mit Hilfe eines Hakens, eines Schäkels oder anderen Verbindungsstücken werden Anschlagmittel an den Anschlagpunkten befestigt. Anschlagpunkte können ebenso fest installiert werden, etwa durch Anschweißen, wie auch schraubbar sein. Je nach der Art und dem Gewicht gibt es Anschlagpunkte in ganz unterschiedlichen Ausführungen. Klicken Sie sich durch unsere Rubrik und finden auch Sie die passenden Anschlagpunkte für Ihre Anschlagmittel.



Anschlagpunkte und ihre Vielseitigkeit

Schauen wir doch mal etwas genauer hin. Welche Anschlagpunkte können Sie bei uns bekommen? Wir haben Ringschrauben, Ringmuttern, Anschlagpunkte zum Anschrauben, Anschlagpunkte zum Anschweißen, Anschweißhaken, Anschlagringböcke, Transportringe, Anschlagwirbel mit und ohne Gelenk und Doppelwirbelringe mit und ohne Innengewinde. All unsere Anschlagpunkte sind in den Güteklassen 6, 8 oder 10 erhältlich. Die Anschlagpunkte in der Güteklasse 6 bestehen aus Edelstahl, die der Güteklassen 8 und 10 aus hochfestem Stahl. Bei der Auswahl finden Sie bei jedem Produkt entsprechende Informationen, darunter unter anderem die jeweilige DIN Norm, die Maße der Anschlagpunkte und die Tragfähigkeit, die in vielen Fällen in SWL (Safe Working Load) oder WLL (Working Load Limit) angegeben ist. Die volle Tragfähigkeit ist ebenso zu finden, wie die Tragfähigkeit bei einem Winkel von 45°.



Anschlagpunkte und Anschlagmittel in unserem Onlineshop

Neben den Anschlagpunkten finden Sie bei uns auch zahlreiche Anschlagmittel für Ihre Zwecke. Dazu zählen zum Beispiel Ketten und Kettengehänge, Pumpenketten und Zurrkettensysteme. Auch Forstketten, Schäkel, Hebezeuge und textile Anschlagmittel führen wir in unserem umfangreichen Onlineshop. Weiterhin finden Sie Kettenzubehör wie Aufhängeringe, Gabelkopfhaken, Verbindungsglieder, Verkürzungsklauen und auch Absetzkipperösen. Gerne können Sie uns per Mail oder telefonisch kontaktieren, wenn Sie auf der Suche nach einem speziellen Werkzeug sind. Auch bei Fragen stehen wir Ihnen natürlich gerne zur Verfügung.
