Anschlagwirbel, GK8
Anschlagwirbel, GK8

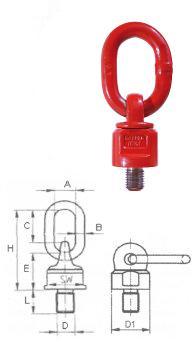

Anschlagwirbel, GK8, Zeichnung

Anschlagwirbel zum Anschrauben

Güteklasse 8

  • 360° drehbar
  • Öse 180° selbstausrichtend schwenkbar
  • kugelgelagert, für eine einfache Lastausrichtung
  • Sicherheitsfaktor: 4, in alle Richtungen der Traglast

Tragfähigkeiten


Ergebnisse 1 - 27 von 27

Anschlagwirbel M10x18

M10x18
Tragfähigkeit: 300 Kg
Gewicht: 0,48 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto49,67 €
Netto41,74 €
MwSt.7,93 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH010180 | Gewicht: 0.4800 Kg

Anschlagwirbel M12x18

M12x18
Tragfähigkeit: 500 Kg
Gewicht: 0,50 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto46,74 €
Netto39,28 €
MwSt.7,46 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH012180 | Gewicht: 0.5000 Kg

Anschlagwirbel M12x25

M12x25
Tragfähigkeit: 500 Kg
Gewicht: 0,50 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto49,67 €
Netto41,74 €
MwSt.7,93 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH012250 | Gewicht: 0.5000 Kg

Anschlagwirbel M14x20

M14x20
Tragfähigkeit: 500 Kg
Gewicht: 0,50 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto49,63 €
Netto41,71 €
MwSt.7,92 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH014200 | Gewicht: 0.5000 Kg

Anschlagwirbel M16x20

M16x20
Tragfähigkeit: 1000 Kg
Gewicht: 0,53 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto48,68 €
Netto40,91 €
MwSt.7,77 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH116200 | Gewicht: 0.5300 Kg

Anschlagwirbel M16x30

M16x30
Tragfähigkeit: 1000 Kg
Gewicht: 0,53 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto51,93 €
Netto43,64 €
MwSt.8,29 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH116300 | Gewicht: 0.5300 Kg

Anschlagwirbel M20x30

M20x30
Tragfähigkeit: 1000 Kg
Gewicht: 0,53 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto51,93 €
Netto43,64 €
MwSt.8,29 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH120300 | Gewicht: 0.5300 Kg

Anschlagwirbel M20x30

M20x30
Tragfähigkeit: 2000 Kg
Gewicht: 1,05 Kg
A: 34mm, B: 16mm
C: 57mm, E: 61mm
H: 131mm, SW: 40mm
D1: 50mm

*
Brutto55,81 €
Netto46,90 €
MwSt.8,91 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH220300 | Gewicht: 1.0500 Kg

Anschlagwirbel M20x40

M20x40
Tragfähigkeit: 2000 Kg
Gewicht: 1,05 Kg
A: 34mm, B: 16mm
C: 57mm, E: 61mm
H: 131mm, SW: 40mm
D1: 50mm

*
Brutto62,44 €
Netto52,47 €
MwSt.9,97 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH220400 | Gewicht: 1.0500 Kg

Anschlagwirbel M20x50

M20x50
Tragfähigkeit: 2000 Kg
Gewicht: 1,05 Kg
A: 34mm, B: 16mm
C: 57mm, E: 61mm
H: 131mm, SW: 40mm
D1: 50mm

*
Brutto62,44 €
Netto52,47 €
MwSt.9,97 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH220500 | Gewicht: 1.0500 Kg

Anschlagwirbel M20x70

M20x70
Tragfähigkeit: 2000 Kg
Gewicht: 1,05 Kg
A: 34mm, B: 16mm
C: 57mm, E: 61mm
H: 131mm, SW: 40mm
D1: 50mm

*
Brutto62,44 €
Netto52,47 €
MwSt.9,97 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH220700 | Gewicht: 1.0500 Kg

Anschlagwirbel M24x30

M24x30
Tragfähigkeit: 1000 Kg
Gewicht: 0,53 Kg
A: 30mm, B: 13mm
C: 46mm, E: 50mm
H: 105mm, SW: 30mm
D1: 38mm

*
Brutto51,93 €
Netto43,64 €
MwSt.8,29 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH124300 | Gewicht: 0.5300 Kg

Anschlagwirbel M24x30

M24x30
Tragfähigkeit: 3000 Kg
Gewicht: 1,63 Kg
A: 40mm, B: 19mm
C: 70mm, E: 68mm
H: 153mm, SW: 48mm
D1: 58mm

*
Brutto75,55 €
Netto63,49 €
MwSt.12,06 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH324300 | Gewicht: 1.6300 Kg

Anschlagwirbel M24x45

M24x45
Tragfähigkeit: 3000 Kg
Gewicht: 1,63 Kg
A: 40mm, B: 19mm
C: 70mm, E: 68mm
H: 153mm, SW: 48mm
D1: 58mm

*
Brutto83,73 €
Netto70,36 €
MwSt.13,37 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH324450 | Gewicht: 1.6300 Kg

Anschlagwirbel M24x50

M24x50
Tragfähigkeit: 3000 Kg
Gewicht: 1,63 Kg
A: 40mm, B: 19mm
C: 70mm, E: 68mm
H: 153mm, SW: 48mm
D1: 58mm

*
Brutto83,73 €
Netto70,36 €
MwSt.13,37 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH324500 | Gewicht: 1.6300 Kg

Anschlagwirbel M30x35

M30x35
Tragfähigkeit: 3000 Kg
Gewicht: 1,63 Kg
A: 40mm, B: 19mm
C: 70mm, E: 68mm
H: 153mm, SW: 48mm
D1: 58mm

*
Brutto83,73 €
Netto70,36 €
MwSt.13,37 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH330350 | Gewicht: 1.6300 Kg

Anschlagwirbel M30x35X

M30x35
Tragfähigkeit: 5000 Kg
Gewicht: 2,23 Kg
A: 40mm, B: 20mm
C: 65mm, E: 80mm
H: 165mm, SW: 65mm
D1: 75mm

*
Brutto102,26 €
Netto85,93 €
MwSt.16,33 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH530350 | Gewicht: 2.2300 Kg

Anschlagwirbel M30x35XX

M30x35
Tragfähigkeit: 8000 Kg
Gewicht: 4,72 Kg
A: 50mm, B: 22mm
C: 90mm, E: 95mm
H: 205mm, SW: 75mm
D1: 85mm

*
Brutto145,06 €
Netto121,90 €
MwSt.23,16 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH830350 | Gewicht: 4.7200 Kg

Anschlagwirbel M36x54

M36x54
Tragfähigkeit: 8000 Kg
Gewicht: 4,72 Kg
A: 50mm, B: 22mm
C: 90mm, E: 95mm
H: 205mm, SW: 75mm
D1: 85mm

*
Brutto131,14 €
Netto110,20 €
MwSt.20,94 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH836540 | Gewicht: 4.7200 Kg

Anschlagwirbel M36x50

M36x50
Tragfähigkeit: 10000 Kg
Gewicht: 4,94 Kg
A: 50mm, B: 22mm
C: 90mm, E: 95mm
H: 205mm, SW: 75mm
D1: 85mm

*
Brutto158,72 €
Netto133,38 €
MwSt.25,34 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1036500 | Gewicht: 4.9400 Kg

Anschlagwirbel M42x63

M42x63
Tragfähigkeit: 10000 Kg
Gewicht: 4,94 Kg
A: 50mm, B: 22mm
C: 90mm, E: 95mm
H: 205mm, SW: 75mm
D1: 85mm

*
Brutto158,88 €
Netto133,51 €
MwSt.25,37 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1042630 | Gewicht: 4.9400 Kg

Anschlagwirbel M42x50

M42x50
Tragfähigkeit: 10000 Kg
Gewicht: 4,94 Kg
A: 50mm, B: 22mm
C: 90mm, E: 95mm
H: 205mm, SW: 75mm
D1: 85mm

*
Brutto164,60 €
Netto138,32 €
MwSt.26,28 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1042500 | Gewicht: 4.9400 Kg

Anschlagwirbel M48x60

M48x60
Tragfähigkeit: 15000 Kg
Gewicht: 10,00 Kg
A: 70mm, B: 30mm
C: 120mm, E: 130mm
H: 280mm, SW: 95mm
D1: 120mm

*
Brutto354,92 €
Netto298,25 €
MwSt.56,67 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1548600 | Gewicht: 10.0000 Kg

Anschlagwirbel M56x78

M56x78
Tragfähigkeit: 15000 Kg
Gewicht: 10,00 Kg
A: 70mm, B: 30mm
C: 120mm, E: 130mm
H: 280mm, SW: 95mm
D1: 120mm

*
Brutto376,35 €
Netto316,26 €
MwSt.60,09 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1556780 | Gewicht: 10.0000 Kg

Anschlagwirbel M64x96

M64x96
Tragfähigkeit: 15000 Kg
Gewicht: 10,00 Kg
A: 70mm, B: 30mm
C: 120mm, E: 130mm
H: 280mm, SW: 95mm
D1: 120mm

*
Brutto464,39 €
Netto390,24 €
MwSt.74,15 €
Standardisierter Preis / kg:
St.
Art.-Nr.: ASWH1564960 | Gewicht: 10.0000 Kg

Anschlagwirbel M72x108

M72x108
Tragfähigkeit: 20000 Kg
Gewicht: 10,00 Kg
A: 70mm, B: 30mm
C: 120mm, E: 130mm
H: 280mm, SW: 2105mm
D1: 130mm

*
Preis auf Anfrage.
Art.-Nr.: ASWH20721080 | Gewicht: 10.0000 Kg

Anschlagwirbel M72x150

M72x150
Tragfähigkeit: 20000 Kg
Gewicht: 10,00 Kg
A: 70mm, B: 30mm
C: 120mm, E: 130mm
H: 280mm, SW: 105mm
D1: 130mm

*
Preis auf Anfrage.
Art.-Nr.: ASWH20721500 | Gewicht: 10.0000 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage



Anschlagpunkte als wichtiges Verbindungsglied

Die Definition eines Anschlagpunktes ist simpel: Ein Anschlagpunkt ist das Verbindungsglied zwischen Anschlagmittel und Last. Dabei muss aber ein Anschlagpunkt nicht nur fest und stabil verbinden, sondern auch nachhaltig festhalten und zudem Hebe-, Wende- und Drehbewegungen mitmachen. Mit Hilfe eines Hakens, eines Schäkels oder anderen Verbindungsstücken werden Anschlagmittel an den Anschlagpunkten befestigt. Anschlagpunkte können ebenso fest installiert werden, etwa durch Anschweißen, wie auch schraubbar sein. Je nach der Art und dem Gewicht gibt es Anschlagpunkte in ganz unterschiedlichen Ausführungen. Klicken Sie sich durch unsere Rubrik und finden auch Sie die passenden Anschlagpunkte für Ihre Anschlagmittel.



Anschlagpunkte und ihre Vielseitigkeit

Schauen wir doch mal etwas genauer hin. Welche Anschlagpunkte können Sie bei uns bekommen? Wir haben Ringschrauben, Ringmuttern, Anschlagpunkte zum Anschrauben, Anschlagpunkte zum Anschweißen, Anschweißhaken, Anschlagringböcke, Transportringe, Anschlagwirbel mit und ohne Gelenk und Doppelwirbelringe mit und ohne Innengewinde. All unsere Anschlagpunkte sind in den Güteklassen 6, 8 oder 10 erhältlich. Die Anschlagpunkte in der Güteklasse 6 bestehen aus Edelstahl, die der Güteklassen 8 und 10 aus hochfestem Stahl. Bei der Auswahl finden Sie bei jedem Produkt entsprechende Informationen, darunter unter anderem die jeweilige DIN Norm, die Maße der Anschlagpunkte und die Tragfähigkeit, die in vielen Fällen in SWL (Safe Working Load) oder WLL (Working Load Limit) angegeben ist. Die volle Tragfähigkeit ist ebenso zu finden, wie die Tragfähigkeit bei einem Winkel von 45°.



Anschlagpunkte und Anschlagmittel in unserem Onlineshop

Neben den Anschlagpunkten finden Sie bei uns auch zahlreiche Anschlagmittel für Ihre Zwecke. Dazu zählen zum Beispiel Ketten und Kettengehänge, Pumpenketten und Zurrkettensysteme. Auch Forstketten, Schäkel, Hebezeuge und textile Anschlagmittel führen wir in unserem umfangreichen Onlineshop. Weiterhin finden Sie Kettenzubehör wie Aufhängeringe, Gabelkopfhaken, Verbindungsglieder, Verkürzungsklauen und auch Absetzkipperösen. Gerne können Sie uns per Mail oder telefonisch kontaktieren, wenn Sie auf der Suche nach einem speziellen Werkzeug sind. Auch bei Fragen stehen wir Ihnen natürlich gerne zur Verfügung.
