Justierbare Design-Gabel
Justierbare Design-Gabel

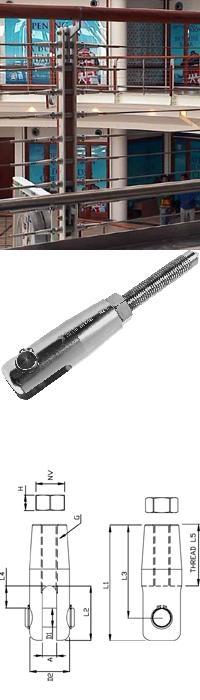

Justierbare Design-Gabel, Zeichnung
Blue Wave

Justierbare Design-Gabeln

Edelstahl A4, Mat.: 1.4401, AISI 316

Als Alternative zu Drahtseilsystemen, können Edelstahlstangen, besonders für statische Strukturen wie Balkongeländer, Glasfassaden und Abhängungen, verwendet werden. Standardkomponenten sind dabei die Designgabeln mit Innengewinde, Innengewindemuffen für gleiche Gewindegrößen und Edelstahlstangen.

Datenblatt: Design-Gabeln


Fragen & Antworten

Justierbare Design-Gabel M6R

Gewinde: M6R
Bruchlast: 1200 kg
Bolzen: 6mm
A: 6mm; B: 12,0mm; H: 5mm; D1: 14mm
L1: 43mm; L2: 20,0mm; L3: 35,0mm; L4: 26mm; KW: 10mm

inkl. MwSt.*36,72 €
exkl. MwSt.30,86 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC700606 | Gewicht: 0.0370 Kg

Justierbare Design-Gabel M6L

Gewinde: M6L
Bruchlast: 1200 kg
Bolzen: 6mm
A: 6mm; B: 12,0mm; H: 5mm; D1: 14mm
L1: 43mm; L2: 20,0mm; L3: 35,0mm; L4: 26mm; KW: 10mm

inkl. MwSt.*36,72 €
exkl. MwSt.30,86 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC710606 | Gewicht: 0.0370 Kg

Justierbare Design-Gabel M8R

Gewinde: M8R
Bruchlast: 2200 kg
Bolzen: 8mm
A: 7mm; B: 15,0mm; H: 7mm; D1: 18mm
L1: 54mm; L2: 25,5mm; L3: 43,5mm; L4: 32mm; KW: 13mm

inkl. MwSt.*42,35 €
exkl. MwSt.35,59 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC700808 | Gewicht: 0.0770 Kg

Justierbare Design-Gabel M8L

Gewinde: M8L
Bruchlast: 2200 kg
Bolzen: 8mm
A: 7mm; B: 15,0mm; H: 7mm; D1: 18mm
L1: 54mm; L2: 25,5mm; L3: 43,5mm; L4: 32mm; KW: 13mm

inkl. MwSt.*42,35 €
exkl. MwSt.35,59 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC710808 | Gewicht: 0.0770 Kg

Justierbare Design-Gabel M10R

Gewinde: M10R
Bruchlast: 3400 kg
Bolzen: 10mm
A: 8mm; B: 18,0mm; H: 8mm; D1: 22mm
L1: 66mm; L2: 31,0mm; L3: 53,0mm; L4: 39mm; KW: 16mm

inkl. MwSt.*49,46 €
exkl. MwSt.41,56 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC701010 | Gewicht: 0.1460 Kg

Justierbare Design-Gabel M10L

Gewinde: M10L
Bruchlast: 3400 kg
Bolzen: 10mm
A: 8mm; B: 18,0mm; H: 8mm; D1: 22mm
L1: 66mm; L2: 31,0mm; L3: 53,0mm; L4: 39mm; KW: 16mm

inkl. MwSt.*49,46 €
exkl. MwSt.41,56 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC711010 | Gewicht: 0.1460 Kg

Justierbare Design-Gabel M12R

Gewinde: M12R
Bruchlast: 5000 kg
Bolzen: 12mm
A: 10mm; B: 22,0mm; H: 10mm; D1: 26mm
L1: 78mm; L2: 37,0mm; L3: 63,0mm; L4: 46mm; KW: 19mm

inkl. MwSt.*69,23 €
exkl. MwSt.58,18 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC701212 | Gewicht: 0.2280 Kg

Justierbare Design-Gabel M12L

Gewinde: M12L
Bruchlast: 5000 kg
Bolzen: 12mm
A: 10mm; B: 22,0mm; H: 10mm; D1: 26mm
L1: 78mm; L2: 37,0mm; L3: 63,0mm; L4: 46mm; KW: 19mm

inkl. MwSt.*69,23 €
exkl. MwSt.58,18 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC711212 | Gewicht: 0.2280 Kg

Justierbare Design-Gabel M16R

Gewinde: M16R
Bruchlast: 9400 kg
Bolzen: 16mm
A: 12mm; B: 27,0mm; H: 12mm; D1: 34mm
L1: 100mm; L2: 46,5mm; L3: 80,5mm; L4: 59mm; KW: 23mm

inkl. MwSt.*102,38 €
exkl. MwSt.86,03 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC701616 | Gewicht: 0.5150 Kg

Justierbare Design-Gabel M16L

Gewinde: M16L
Bruchlast: 9400 kg
Bolzen: 16mm
A: 12mm; B: 27,0mm; H: 12mm; D1: 34mm
L1: 100mm; L2: 46,5mm; L3: 80,5mm; L4: 59mm; KW: 23mm

inkl. MwSt.*102,38 €
exkl. MwSt.86,03 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC711616 | Gewicht: 0.5150 Kg

Justierbare Design-Gabel M20R

Gewinde: M20R
Bruchlast: 14000 kg
Bolzen: 20mm
A: 15mm; B: 33,5mm; H: 14mm; D1: 42mm
L1: 122mm; L2: 57,5mm; L3: 98,0mm; L4: 72mm; KW: 29mm

inkl. MwSt.*144,82 €
exkl. MwSt.121,70 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC702020 | Gewicht: 0.9560 Kg

Justierbare Design-Gabel M20L

Gewinde: M20L
Bruchlast: 14000 kg
Bolzen: 20mm
A: 15mm; B: 33,5mm; H: 14mm; D1: 42mm
L1: 122mm; L2: 57,5mm; L3: 98,0mm; L4: 72mm; KW: 29mm

inkl. MwSt.*144,82 €
exkl. MwSt.121,70 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC712020 | Gewicht: 0.9560 Kg

Justierbare Design-Gabel M24R

Gewinde: M24R
Bruchlast: 21000 kg
Bolzen: 22mm
A: 25mm; B: 45,5mm; H: 16mm; D1: 55mm
L1: 150mm; L2: 75,0mm; L3: 120,0mm; L4: 75mm; KW: 36mm

inkl. MwSt.*195,09 €
exkl. MwSt.163,94 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC702224 | Gewicht: 1.7860 Kg

Justierbare Design-Gabel M24L

Gewinde: M24L
Bruchlast: 21000 kg
Bolzen: 22mm
A: 25mm; B: 45,5mm; H: 16mm; D1: 55mm
L1: 150mm; L2: 75,0mm; L3: 120,0mm; L4: 75mm; KW: 36mm

inkl. MwSt.*190,82 €
exkl. MwSt.160,35 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PHC712224 | Gewicht: 1.7860 Kg
* zzgl. Versandkosten
