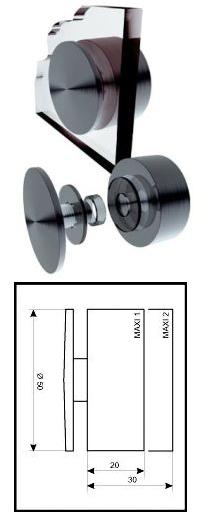

Die Maxi-Schildhalterung - 50mm

Edelstahl A2, Mat.: 1.4301, AISI 304

Die Schildhalterung zur Befestigung von Schildern mit 5-15mm, bzw. 5-20mm Schildstärke ohne metallischen Kontakt. Der Wandabstand beträgt 20, bzw. 30mm. Die sehr große Kopfabdeckung von 50mm erlaubt große Schildbohrungen von 16-24mm und ermöglicht somit große Materialausdehnungen. Die Schraube zur Wandbefestigung darf einen maximalen Durchmesser von 6,0mm haben. Lieferung erfolgt inklusive 2 Unterlegscheiben und einem Röhrchen aus dauerelastischem Material gegen Kontaktkorrosion mit unedleren Metallen. Achtung: Halterung mit Linksgewinde gegen Gelegenheits-Diebstahl.


Ergebnisse 1 - 2 von 2

Maxi-Schildhalterung 5-15mm

Schilddicke: 5-15mm
Abstand: 20mm

*
Brutto20,00 €
Netto16,81 €
MwSt.3,19 €
Standardisierter Preis / COM_VIRTUEMART_UNIT_SYMBOL_Stück:
St.
Art.-Nr.: INMax01 | Gewicht: 0.2150 Kg

Maxi-Schildhalterung 5-20mm

Schilddicke: 5-20mm
Abstand: 30mm

*
Brutto22,00 €
Netto18,49 €
MwSt.3,51 €
Standardisierter Preis / COM_VIRTUEMART_UNIT_SYMBOL_Stück:
St.
Art.-Nr.: INMax02 | Gewicht: 0.2150 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte!
Lieferzeit: i.d.R. 5-10 Werktage
