D-Terminal
D-Terminal

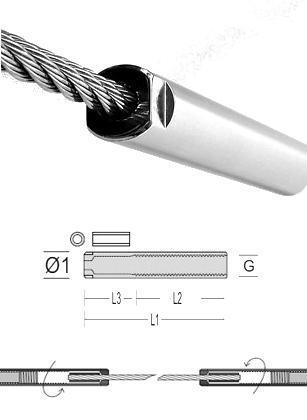

D-Terminal, Zeichnung
D-Pressklemmen

D-Terminal-Spanner

Edelstahl A2 1.4301 AISI 304

Die beste Methode, um einen Beschlag an ein Drahtseilende dauerhaft und fest anzufügen, ist das Pressen oder Walzen. Das erfordert normalerweise einen sehr hohen maschinellen Aufwand. Wir haben das einzige Terminal-System, das sie selbst ohne Maschinen oder teure Werkzeuge verpressen können. Unsere D-Terminal-Spanner verwenden Presshülsen die üblichen Kupferpresshülsen weit überlegen sind. Durch das hochwertige Material konnten sie relativ klein ausgelegt werden, so dass sie in formschöne Spannhülsen aus Edelstahl passen. Die Presshülsen werden mit unseren Werkzeugen (Schlagwerkzeug oder B12 Presszange) von Rund auf Sechseckig geformt, wodurch das Drahtseil fest von der Hülse umschlossen wird.

Der Vorteil an diesem System und dem Verarbeiten vor Ort: Das Drahtseil lässt sich vor Ort durch kleine Löcher ziehen und erst anschließend auf engstem Raum verpressen.

Durch die freie Drehbarkeit der äußeren Edelstahlhülse auf dem Drahtseil wird KEIN Links- und Rechtsgewinde benötigt - ein weiterer Spanner erübrigt sich. Terminals mit Innengewinde sind vielfältiger und erlauben oftmals eine Anbindung an unterschiedliche preiswerte Normschrauben.

Nach dem Verpressen mit unseren Presswerkzeugen auf das Drahtseil 7x7, ergeben sich folgende Rutschfestigkeiten:
  • 2mm M6 Terminal-Spanner: ca. 200 kg Zugfestigkeit
  • 3mm M8 Terminal-Spanner: ca. 400 kg Zugfestigkeit
  • 4mm M8 Terminal-Spanner: ca. 700 kg Zugfestigkeit
  • 5mm M10 Terminal-Spanner: ca. 1100 kg Zugfestigkeit

Verarbeitungshinweise


Fragen & Antworten

D-Terminal 2mm M6

Drahtseil: 2mm
Gewinde: M6mm
Ø1: 8,0mm; L1: 40mm;
L2: 24mm; L3: 13mm

inkl. MwSt.*3,67 €
exkl. MwSt.3,08 €
per kg, inkl. MwSt.
St.
Art.-Nr.: SL D2-TS2 | Gewicht: 0.0082 Kg

D-Terminal 3mm M8

Drahtseil: 3mm
Gewinde: M8mm
Ø1: 10,0mm; L1: 55mm;
L2: 36mm; L3: 15mm

inkl. MwSt.*4,06 €
exkl. MwSt.3,41 €
per kg, inkl. MwSt.
St.
Art.-Nr.: SL D3-TS3 | Gewicht: 0.0168 Kg

D-Terminal 4mm M8

Drahtseil: 4mm
Gewinde: M8mm
Ø1: 10,0mm; L1: 60mm;
L2: 36mm; L3: 19mm

inkl. MwSt.*4,58 €
exkl. MwSt.3,85 €
per kg, inkl. MwSt.
St.
Art.-Nr.: SL D4-TS4 | Gewicht: 0.0175 Kg

D-Terminal 5mm M10

Drahtseil: 5mm
Gewinde: M10mm
Ø1: 12,5mm; L1: 75mm;
L2: 37mm; L3: 34mm

inkl. MwSt.*7,72 €
exkl. MwSt.6,49 €
per kg, inkl. MwSt.
St.
Art.-Nr.: SL D5-TS5 | Gewicht: 0.0267 Kg

D-Presshülse 2mm

Drahtseil: 2mm
Durchm.: 4mm
Länge: 12mm

inkl. MwSt.*0,35 €
exkl. MwSt.0,29 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D2 | Gewicht: 0.0012 Kg

D-Presshülse 3mm

Drahtseil: 3mm
Durchm.: 5,4mm
Länge: 14mm

inkl. MwSt.*0,61 €
exkl. MwSt.0,51 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D3 | Gewicht: 0.0021 Kg

D-Presshülse 4mm

Drahtseil: 4mm
Durchm.: 7mm
Länge: 20mm

inkl. MwSt.*0,87 €
exkl. MwSt.0,73 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D4 | Gewicht: 0.0045 Kg

D-Presshülse 5mm

Drahtseil: 5mm
Durchm.: 8mm
Länge: 25mm

inkl. MwSt.*1,63 €
exkl. MwSt.1,37 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D5 | Gewicht: 0.0066 Kg

Schlagwerkzeug D2

Geeignet für:
D2 Presshülse

inkl. MwSt.*18,85 €
exkl. MwSt.15,84 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D2-WS2 | Gewicht: 0.2330 Kg

Schlagwerkzeug D3

Geeignet für:
D3 Presshülse

inkl. MwSt.*18,85 €
exkl. MwSt.15,84 €
per kg, inkl. MwSt.
St.
Art.-Nr.: D3-WS3 | Gewicht: 0.2330 Kg
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
